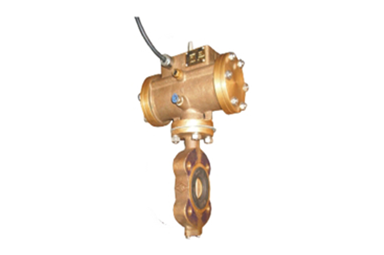

產品名稱：氣動對夾式中心型蝶閥
公稱通徑：DN100～600
公稱壓力：0.6～1.6Mpa
上海承質閥門是生產氣動對夾式中心型蝶閥廠家，可提供各種蝶閥圖片,價格,規格型號,尺寸,圖紙。
船用氣動對夾式中心型蝶閥特點
船用氣動對夾式中心型蝶閥，是氣動單元組合儀表中的執行單元，它來自調節儀表的信號，改變介質的切斷與流通，該產品操作力大，閥體設計新穎，流阻小，額定流量系數大，密封性能優良。
船用氣動對夾式中心型蝶閥工作原理
船用氣動對夾式中心型蝶閥是由執行機構(氣動、電動)與轉角型蝶閥體二部份組成，中間由支架相連而成。以GIQ型為例：執行機構是由雙氣路氣缸為主體，接受二位四通電磁閥控制輸出的(0.4～0.6MPa)氣源信號壓力為動力，通過控制元件改變氣流方向，執行氣缸驅動蝶閥作啟閉運動。可據據不同的材質，及不同的執行機構分類，適用于-25～200℃的介質
船用氣動對夾式中心型蝶閥 生產標準：國標GB/CB、日標JIS、美標ANSI、德標DIN、公稱壓力：5K、10K、16K、PN、6PN1、0PN16、ANSI150、LB300LB，公稱通徑DN50-DN1200，閥體材質：球墨鑄鐵QT450、鑄鋼ZG230-450、不銹鋼SUS、青銅BZ，閥板：不銹鋼SUS、青銅BZ，閥座：丁晴橡膠NBR，聚四氟乙烯：PTFE、三元乙丙橡膠EPDM、氟橡膠FKM。
聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動對夾式中心型蝶閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
