船用氣動對夾式中心型蝶閥，是氣動單元組合儀表中的執行單元，它來自調節儀表的信號，改變介質的切斷與流通，該產品操作力大，閥體設計新穎，流阻小，額定流量系數大，密封性能優良。因而廣泛應用于船舶、石油、化工、食品、泡塑等各工業部門的生產過程自動控制和遠程控制交流中。
船用氣動對夾式中心型蝶閥應用范圍
中心蝶閥是一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。蝶閥分類
1、按結構形式分類(1)中心密封蝶閥 (2)單偏心密封煤閥 (3)雙偏心密封蝶閥 (4)三偏心密封跺閥
2、按結構形式分類
(1)軟密封蝶閥 1)密封副由非金屬軟質材料對非金屬軟質材料構成。 2)密封副由金屬硬質材料對非金屬軟質材料構成。 (2)金屬硬密封蝶閥 密封副由金屬硬質材料對金屬硬質材料構成。
3．按密封形式分類
(1)強制密封蝶閥 1)彈性密封蝶閥。密封比壓由閥門關閉時閥板擠壓閥座，閥座或閥板的彈性產生。 2)外加轉矩密封蝶閥。密封比壓由外加于閥門軸上的轉矩產生。 (2)充壓密封蝶閥。密封比壓由閥座或閥板上的彈件密封元件充壓產生。 (3)自動密封蝶閥。密封比壓由介質壓力自動產生。
4．按工作壓力分類
(1)真空蝶閥工作壓力低于標準大氣壓的蝶閥 (2)低壓蝶閥公稱壓力PN<1．6MPa的蝶閥 (3)中壓蝶閥公稱壓力PN為2．5--6．4MPa的蝶閥 (4)高壓蝶閥公稱壓力PN為10。0--80．0MPa的蝶閥 (5)超高壓蝶閥公稱壓力PN>100MPa的蝶閥
5．按工作溫度分類
(1)高溫蝶閥 t>450 ℃的蝶閥 (2)中溫蝶閥 120 ℃<t<450 ℃的蝶閥 (3)常溫蝶閥 一40℃<t<；120 ℃的蝶閥 (4)低溫蝶閥 一100℃<t<一40 ℃的蝶閥 (5)超低溫蝶閥 t<一100 ℃的蝶閥。
6．按連接方式分類
(1)對夾式蝶閥 （2）法蘭式蝶閥 （3）支耳式蝶閥 （4）焊接式蝶閥 7.按驅動形式分 手動、蝸輪傳動、電動、氣動、液動、電液聯動等執行機構。
船用氣動對夾式中心型蝶閥特點
船用氣動對夾式中心型蝶閥，是氣動單元組合儀表中的執行單元，它來自調節儀表的信號，改變介質的切斷與流通，該產品操作力大，閥體設計新穎，流阻小，額定流量系數大，密封性能優良。
船用氣動對夾式中心型蝶閥工作原理
船用氣動對夾式中心型蝶閥是由執行機構(氣動、電動)與轉角型蝶閥體二部份組成，中間由支架相連而成。以GIQ型為例：執行機構是由雙氣路氣缸為主體，接受二位四通電磁閥控制輸出的(0.4～0.6MPa)氣源信號壓力為動力，通過控制元件改變氣流方向，執行氣缸驅動蝶閥作啟閉運動。可據據不同的材質，及不同的執行機構分類，適用于-25～200℃的介質
船用氣動對夾式中心型蝶閥 生產標準：國標GB/CB、日標JIS、美標ANSI、德標DIN、公稱壓力：5K、10K、16K、PN、6PN1、0PN16、ANSI150、LB300LB，公稱通徑DN50-DN1200，閥體材質：球墨鑄鐵QT450、鑄鋼ZG230-450、不銹鋼SUS、青銅BZ，閥板：不銹鋼SUS、青銅BZ，閥座：丁晴橡膠NBR，聚四氟乙烯：PTFE、三元乙丙橡膠EPDM、氟橡膠FKM。
船用氣動對夾式中心型蝶閥采用標準
| 設計制造 | 連接法蘭 | 檢驗與試驗 |
|---|---|---|
| GB/T3036 | JB/T919 GB/T6070 CB/T64 | JB/T1079 JB/T6446 |
船用氣動對夾式中心型蝶閥材料表
| 零件名稱 | 閥體和蝶板 | 構件 | 密封墊（閥體、蝶板） |
|---|---|---|---|
| 材料 | 鑄鐵，鑄鋼，不銹鋼，青銅 | 2Cr13 | 丁腈橡膠 |
| 不銹鋼，青銅 | 不銹鋼 | 丁腈橡膠/氟橡膠 |

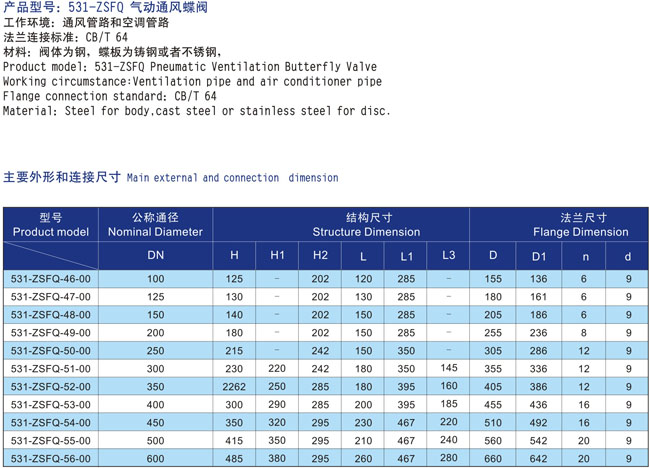

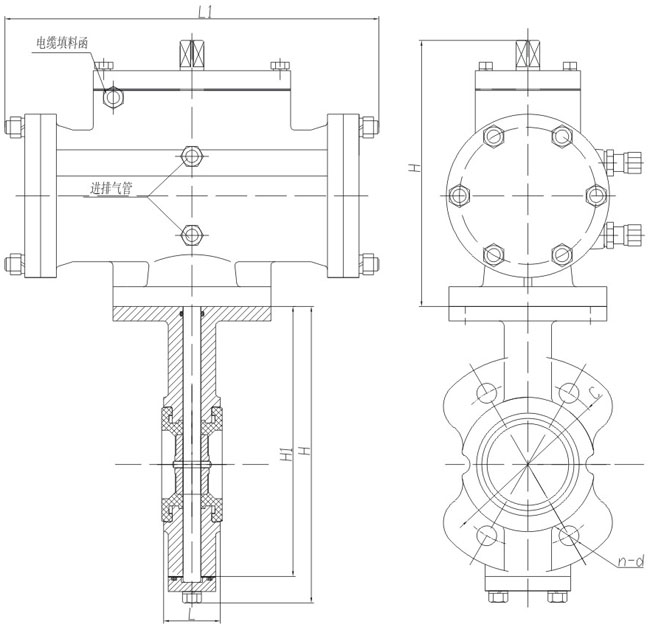

船用氣動對夾式中心型蝶閥結構圖與尺寸表
