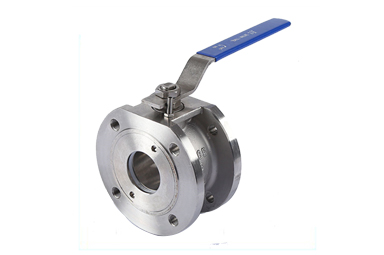

對夾式球閥 Q71F
欄目：公司動態 發布時間：2021-09-12
對夾式球閥,Q71F對夾球閥適用于Class150、PN1.0～2.5MPa，工作溫度 29~180℃(密封圈為增強聚PTFE)或 29~300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質
對夾式球閥尺寸規格型號圖片說明書
對夾式球閥,Q71F對夾球閥適用于Class150、PN1.0～2.5MPa，工作溫度 29~180℃(密封圈為增強聚PTFE)或 29~300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、酸、醋酸、氧化性介質、尿素等多種介質。
對夾式球閥,Q71F對夾球閥適用于Class150、PN1.0～2.5MPa，工作溫度 29~180℃(密封圈為增強聚PTFE)或 29~300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、酸、醋酸、氧化性介質、尿素等多種介質。
對夾式球閥尺寸規格型號圖片說明書
| 產品名稱： | 對夾式球閥 |
|
Q71F |
|
|
手動,電動,氣動 |
|
對夾式 |
|
|
薄型 |
|
軟密封 |
|
|
1.6MPa-6.4MPa |
|
DN15-DN150 |
|
|
碳鋼,不銹鋼等 |
|
承質品牌 |
對夾式球閥適用范圍：
適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度：-20～150～300℃
驅動方式：手動、氣動、電動等。
公稱壓力：1.6～2.5MPa

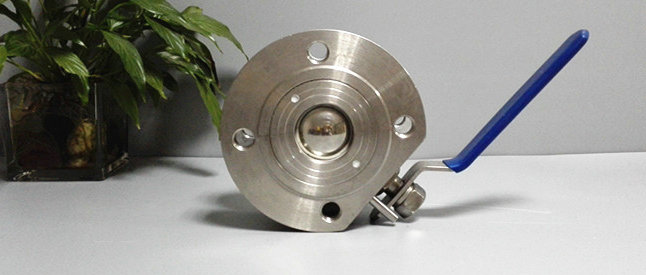

手動對夾式球閥實物圖

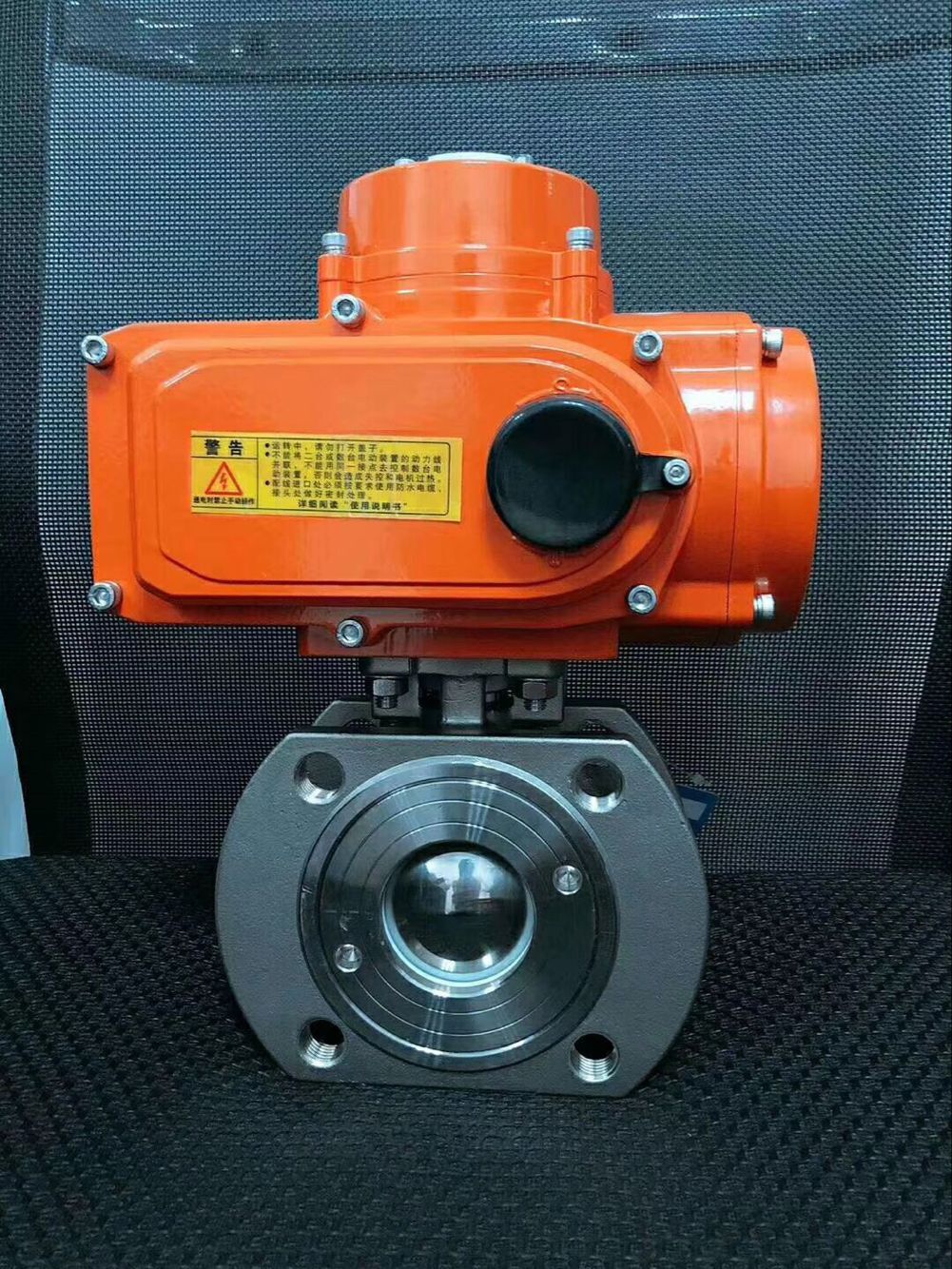

電動對夾式球閥實物圖

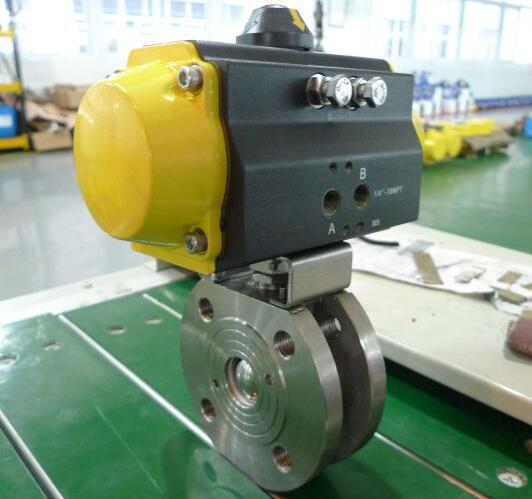

氣動對夾式球閥實物圖
對夾式球閥材料表
| 序號NO | 零件名稱 | 材質 | |
| 1 | 閥體 | 不銹鋼CF8M/CF8 | 碳鋼WCB |
| 2 | 球 | 不銹鋼316/304 | 不銹鋼SS304 |
| 3 | 密封墊 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 4 | 閥桿 | 不銹鋼316/304 | 不銹鋼SS304 |
| 5 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 6 | 定位鎖 | 不銹鋼304 | 不銹鋼SS304 |
| 7 | 手柄 | 不銹鋼304 | 不銹鋼SS304 |
| 8 | 閥桿螺母 | 不銹鋼304 | 不銹鋼SS304 |
| 9 | 填料壓蓋 | 不銹鋼304 | 不銹鋼SS304 |
| 10 | 手柄套 | 塑料 | 塑料 |
| 11 | 密封瓶帽 | 不銹鋼316/304 | 不銹鋼SS304 |
| 12 | 墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
對夾式球閥尺寸表
| SIZE | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" | 4" | 5" | 6" | 8" |
| d | 15 | 20 | 25 | 29 | 38 |
|
62 | 76 | 92 | 110 | 145 | 195 |
| L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 | 275 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
| H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 |
| E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 |
| b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 28 |
| z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-20 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |

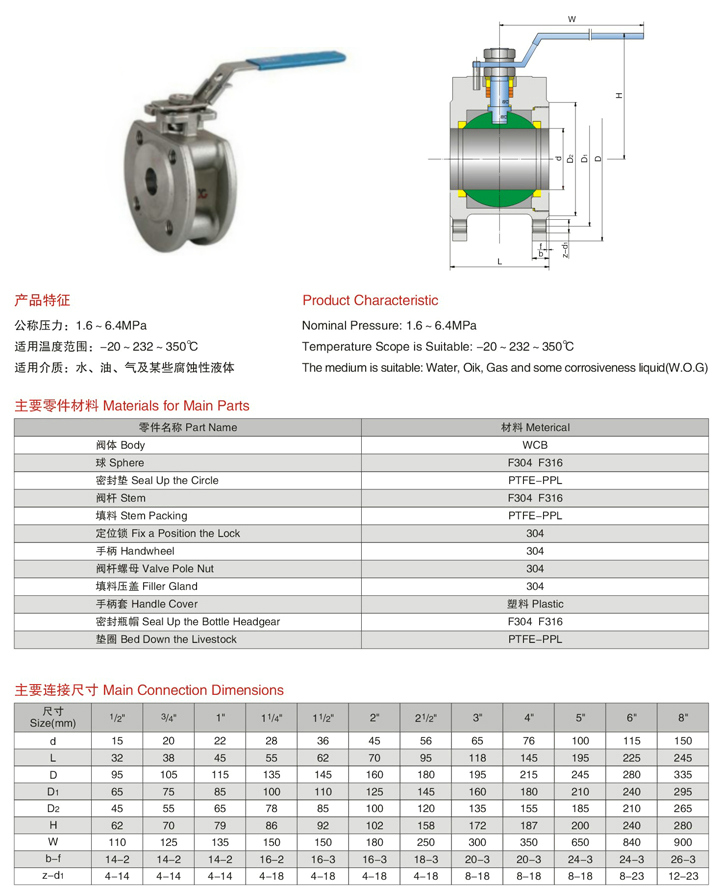

對夾式球閥,Q71F對夾球閥尺寸結構圖:
|
聲明：【對夾式球閥 Q71F】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的對夾式球閥 Q71F產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
