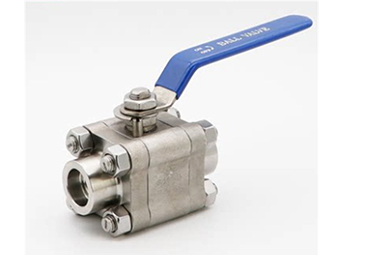

焊接球閥 Q61F/N/Y
欄目：公司動態 發布時間：2021-09-12
焊接式高壓球閥Q21N-320P壓力可用于500bar。主要適用于各種系統的管路上，切斷或接通管路介質。
焊接球閥規格型號Q61F/N/Y100P/160P
焊接式高壓球閥Q21N-320P壓力可用于500bar。主要適用于各種系統的管路上，切斷或接通管路介質。適用介質：壓縮天然氣CNG、水、蒸汽、油品等非腐蝕性介質。焊接式高壓球閥與其他閥門產品相比的特點是高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。
焊接式高壓球閥Q21N-320P壓力可用于500bar。主要適用于各種系統的管路上，切斷或接通管路介質。適用介質：壓縮天然氣CNG、水、蒸汽、油品等非腐蝕性介質。焊接式高壓球閥與其他閥門產品相比的特點是高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。
焊接球閥規格型號Q61F/N/Y100P/160P/250P/350P
|
|
焊接球閥 |
|
Q61F/N/Y |
|
|
手動,電動,氣動 |
|
焊接式 |
|
|
三段式 |
|
軟密封,硬密封 |
|
|
16.0MPa-32.0MPa |
|
15-DN100 |
|
|
鍛鋼,不銹鋼等 |
|
承質品牌 |
焊接式高壓球閥產品特征
1、主體采用高壓沖擊鍛打，殼體強化處理，試驗檢測壓可達50MPa。
2、主要針對加氣站，使用介質為天然氣或液壓油路而開發研究的特殊高壓產品。
3、、密封件均采用全進口材料，密封性能特好，可耐高壓，耐高溫，耐腐蝕，抗氧化，質量可靠，使用壽命長。
焊接式高壓球閥規格參數：
系列型號:Q61N
通徑尺寸:1/4-2”;
公稱壓力:PN250～PN500Bar;
連接方式:焊接;
閥體材料:碳鋼、不銹鋼;
工作溫度:-20～＋100 ～＋350
設計標準（美標）
設計和制造標準按照: ASME B16.34,API6D等；
結構長度按照: ASME B16.10；
連接端尺寸按照：ASME B16.5,ASME B16.25；
檢驗和測試按照: API598；
防火設計按照：API607；
計標標準（國標）
設計和制造標準按照: GB12237—1989通用閥門 法蘭和對焊連接鋼制球閥
結構長度按照: GB12221；
連接端尺寸按照：JB/T79,GB9113,HG20592；
檢驗和測試按照: JB/T 9092、GB/T13927-1992 通用閥門 壓力試驗

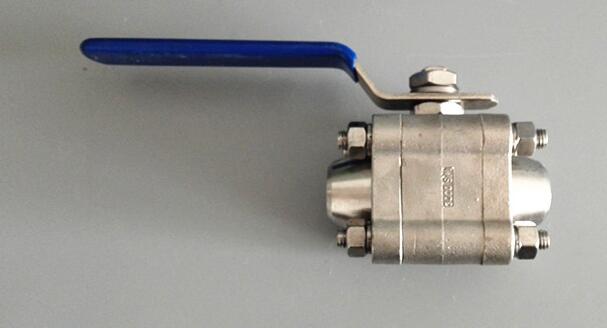

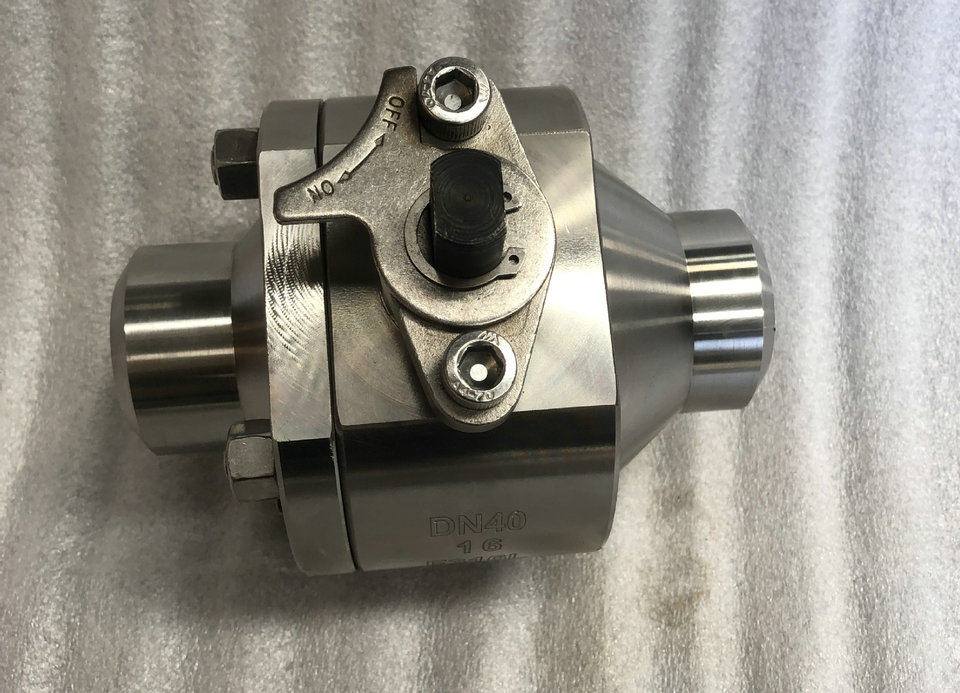

焊接式高壓球閥實物圖片
焊接式高壓球閥材料表
| 零件名稱 | 材料 | |
| GB | ASTM | |
| 彈簧 | 60SizMnl | AISI9260 |
| 閥座 | 25 | A105 |
| 密封圈 | PTFE | PTFE |
| O型圈 | NBR | NBR |
| 螺釘 | 35CrMo | A193-B7 |
| 墊片 | PTFE柔性石墨 | |
| 下閥桿 | 2Cr13 | A276-410 |
| 墊片 | PTFE柔性石墨 | |
| 底蓋 | 25 | A105 |
| 閥體、端 | 25 | A105 |
| 墊片 | PTFE柔性石墨 | |
| O型圈 | NBR | NBR |
| 球體 | A105+HCr | |
| 滑動軸承 |
|
PTFE |
| 閥桿 | 2Cr13 | A276-410 |
| 注脂閥 | 組件 | |
| 墊片 | PTFE+不銹鋼 | PTFE+304 |
| 填料箱 | 25 | A105 |
| 壓蓋 | 25 | A105 |
| O型圈 | NBR | NBR |
| 支架 | Q235A | 碳鋼 |
| 鍵 | 45 | AISI C 1045 |
| 連接套 | 45 | AISI C 1045 |
| 驅動裝置 | 組件(電動或氣動裝置) | |
焊接式高壓球閥性能規范
| 型號 | Q41N/Y-160 | Q41N/Y-320 | Q61N/Y-160 | Q61N/Y-320 | |
| 公稱壓力 PN（MPa） | 16.0 | 32.0 | 16.0 | 32.0 | |
|
試驗壓力 （Mpa） |
殼體 | 24.0 | 48.0 | 24.0 | 48.0 |
| 密封（液） | 17.6 | 35.2 | 17.6 | 35.2 | |
| 密封（氣） | 0.6 | ||||
| 適用溫度 | -40～80 | ||||
| 適用介質 | 水、油品、氦、氫、氨等 | ||||

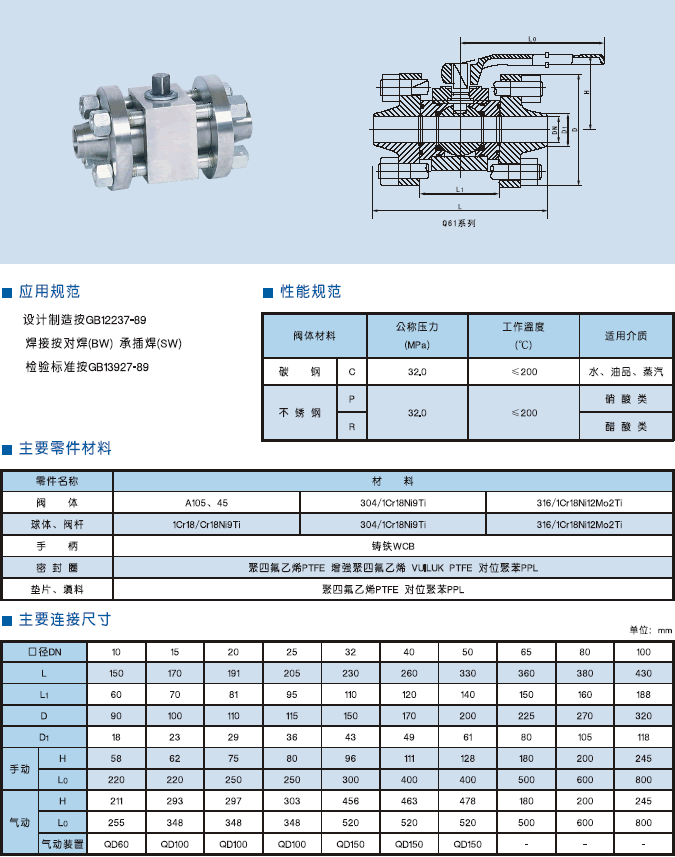

焊接球閥,高壓焊接式球閥結構圖與尺寸表
|
聲明：【焊接球閥 Q61F/N/Y】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的焊接球閥 Q61F/N/Y產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
