Z41X明桿法蘭閘閥
Z41X明桿法蘭閘閥除具有彈性閘閥的優點外并可以較直觀顯示閥門開度開閉迅速可靠.故常應用于消防及工業系統一般安裝于距地面較高位置.廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等液體管線上作為調節和截流裝置使用。
Z41X明桿法蘭閘閥除具有彈性閘閥的優點外并可以較直觀顯示閥門開度開閉迅速可靠.故常應用于消防及工業系統一般安裝于距地面較高位置.廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等液體管線上作為調節和截流裝置使用。
| 產品名稱： | 明桿法蘭閘閥 | 產品型號： | Z41X |
| 公稱通徑： | DN50～DN600 | 結構形式： | 閘板式 |
| 公稱壓力： | 1.0Mpa～2.5Mpa | 連接方式： | 法蘭 |
| 適用溫度： | -20ºC～+150ºC | 驅動方式： | 手動、傘齒輪、電動、氣動、液動 |
| 閥體材質： | 球鐵、鑄鐵、鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、氣 | 生產廠家： | 上海承質閥門制造有限公司 |
產品說明
Z41X明桿法蘭閘閥除具有彈性閘閥的優點外,并可以較直觀顯示閥門開度,開閉迅速可靠.故常應用于消防及工業系統,一般安裝于距地面較高位置.廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等液體管線上作為調節和截流裝置使用。壓力試驗
|
公稱壓力 PN (MPa) |
強度試驗 | 水密封/上密封試驗 | 氣密封試驗 |
| 1.5 PN (MPa) | 1.1 PN (MPa) | 0.5-0.7 (MPa) | |
| 1.0 | 1.5 | 1.1 | 0.6 MPa |
| 1.6 | 2.4 | 1.8 | |
| 2.5 | 3.8 | 2.8 |
主要零部件材料明細表
| 序 號 | 零件名稱 | 材 質 |
| 1 | 手輪 | 可鍛鑄鐵 |
| 2 | 閥桿螺母 | 銅合金 |
| 3 | 支架 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 4 | 壓蓋 | 球墨鑄鐵、鑄鋼 |
| 5 | 密封圈 | 丁腈橡膠、三元乙丙 |
| 6 | 閥桿 | 不銹鋼 |
| 7 | 中法蘭墊片 | 丁腈橡膠、三元乙丙 |
| 8 | 閘板 | 球墨鑄鐵外覆三元乙丙或丁腈橡膠 |
| 9 | 閥體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
技術參數
| 公稱壓力：1.0～2.5MPa | 工作溫度:0～120℃ | 法蘭標準:GB/T17241.6 GB9113 |
| 公稱通徑：50～400mm | 適用介質:水、油、氣等 | 試驗標準:GB/T13927 API598 |

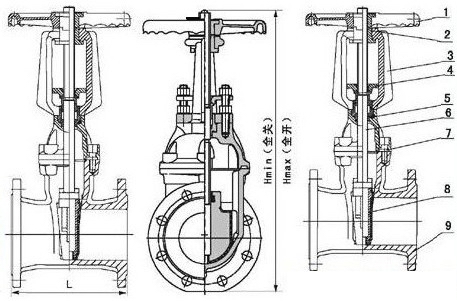

外形結構圖
主要連接外型尺寸:(單位:mm)
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| Hmin(全關) | 313 | 332 | 375 | 425 | 498 | 562 | 680 | 838 | 950 | 1010 | 1220 | 1280 | 1480 | 1665 |
| Hmax(全開) | 355 | 375 | 415 | 475 | 540 | 605 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | 1750 |

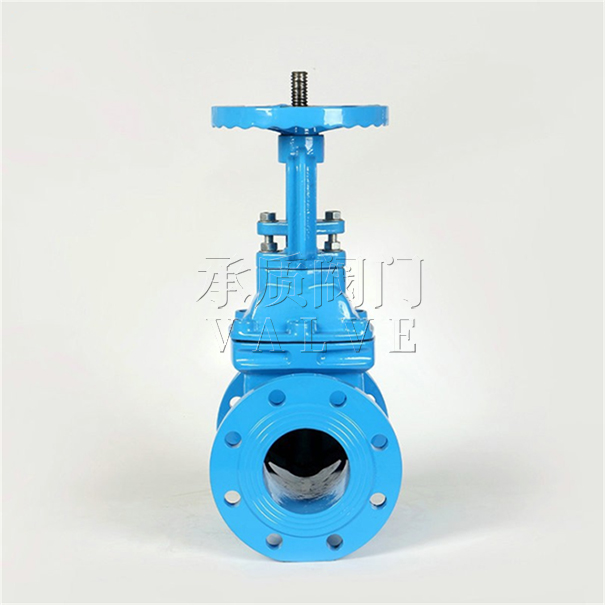

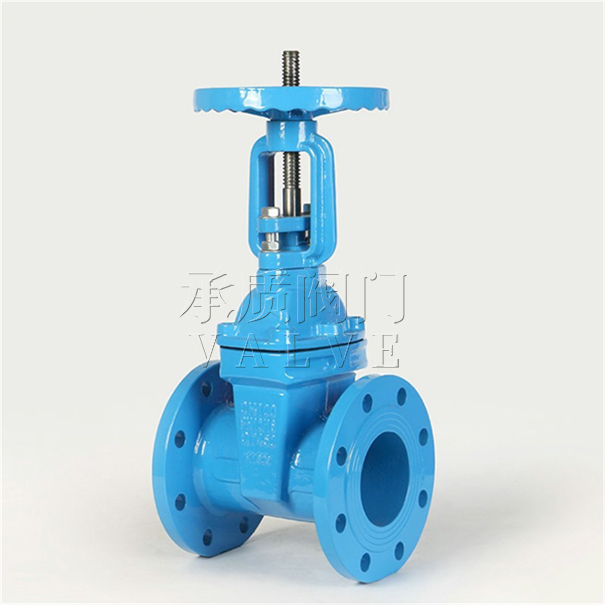

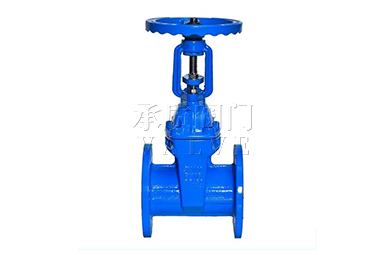

Z41X明桿法蘭閘閥實物圖
|
聲明：【Z41X明桿法蘭閘閥】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的RRHX,Z41X明桿法蘭閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
