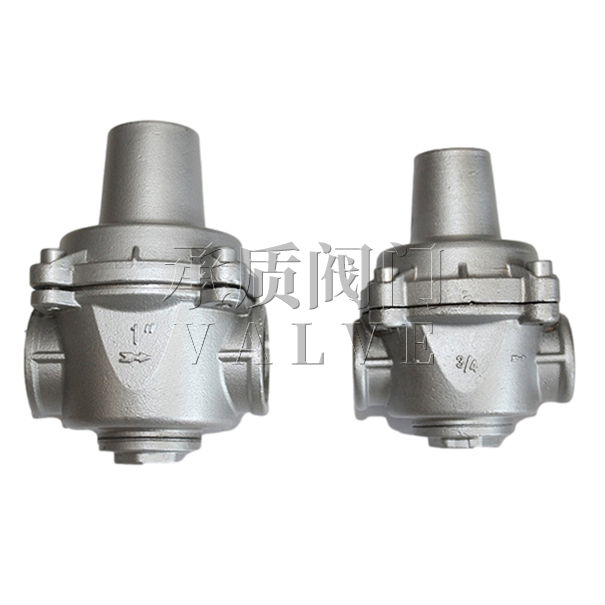

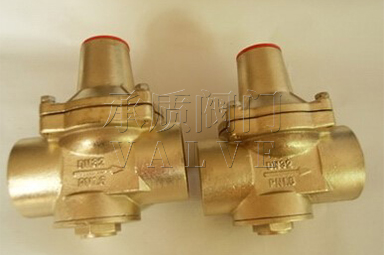

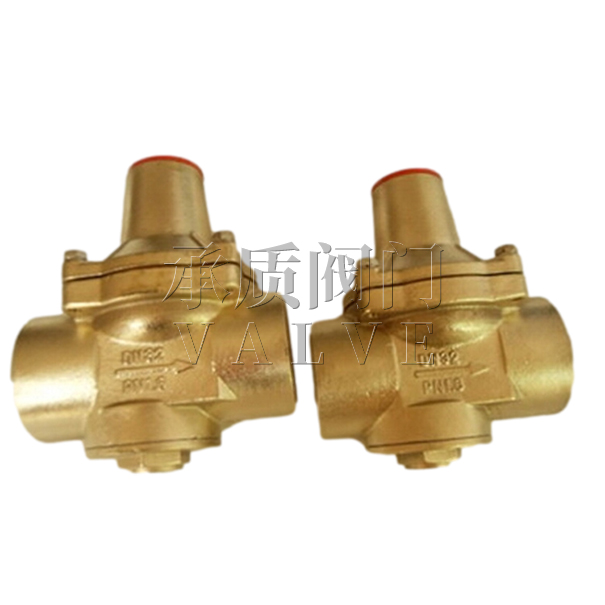

YZ11X可調式支管減壓閥
YZ11X可調式支管減壓閥主要用于各種建筑給水系統、消防系統、中央空調系統、采暖系統等。它用于支管減壓，可使供水壓力分配更加均衡，避免部分供水超壓，優化高層建筑給水分區。它可代替分區調頻變速水泵，在消防給水系統上可代替分區水泵，用于家用給水系統，可保護所有的水龍頭和其它水器具。
YZ11X可調式支管減壓閥主要用于各種建筑給水系統、消防系統、中央空調系統、采暖系統等。它用于支管減壓，可使供水壓力分配更加均衡，避免部分供水超壓，優化高層建筑給水分區。它可代替分區調頻變速水泵，在消防給水系統上可代替分區水泵，用于家用給水系統，可保護所有的水龍頭和其它水器具。
| 產品名稱： | 可調式支管減壓閥 | 產品型號： | YZ11X |
| 公稱通徑： | DN15～DN50 | 結構形式： | 彈簧可調式 |
| 工作壓力： | 1.0MPa～1.6MPa | 連接方式： | 內螺紋 |
| 適用溫度： | -20ºC～+570ºC | 功能作用： | 減壓 |
| 閥體材質： | 不銹鋼、黃銅 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、飽和蒸汽等 | 生產廠家： | 上海承質閥門制造有限公司 |
產品說明
YZ11X可調式支管減壓閥主要用于各種建筑給水系統、消防系統、中央空調系統、采暖系統等。它用于支管減壓，可使供水壓力分配更加均衡，避免部分供水超壓，優化高層建筑給水分區。它可代替分區調頻變速水泵，在消防給水系統上可代替分區水泵，用于家用給水系統，可保護所有的水龍頭和其它水器具。結構特點
1、采用直接作用隔膜式結構，內部結構非常簡單，無卡阻，性能可靠，經久耐用。2、耐臟防水垢,不需過濾器,不需旁通管,配管極其簡單,能節省大量空間和配管成本。
3、極佳的水力特性，壓力損失小，減壓比可達成10：1以上。
4、可滿足多種減壓要求，特別適用于支管減壓系統。
5、出口壓力精密可調，在一般場合下，可以認為出口壓力不受進口壓力的影響（出口壓力的變化量是△P1的8%）。
工作原理
出口壓力作用在隔膜底面和閥瓣底面，當它超過彈簧設定值時，壓縮彈簧，使閥瓣關閉。只要下游無水流動，出口壓力將基本保持在設定值（其變化量?jī)H為入口壓力變化量的8%）；當下游用水時，出口壓力下降，彈簧推開隔膜，打開減壓閥。水流連續流通一陣后，減壓閥的開啟產生自阻尼效應，使啟閉動作趨于平穩。技術參數
| 類型 | 型號 |
公稱壓力 PN（MPa） |
公稱通徑 DN（MPa） |
連接形式 | 閥體材料 | 出口壓力（MPa） | 工作℃ |
| 可調式支管減壓閥 |
YZ11X-16T YZ11X-25T |
1.6，2.5 | 15~50 | 內螺紋 | 青鋼 | 0.05~0.6（可調） | 80 |
|
YZ11X-16P YZ11X-25P |
不銹鋼 |
外形結構圖
主要外形尺寸
| 公稱通徑DN（MPa） | 尺寸（MM） | 重量（Kg） | ||||
| MM | in | H1 | L | H | φG | |
| 15 | 1/2 | 31 | 60 | 76.5 | 59 | 1.2 |
| 20 | 3/4 | 31 | 75 | 76.5 | 73 | 1.2 |
| 25 | 1 | 36 | 88 | 85 | 81 | 1.4 |
| 32 | 11/4 | 42 | 93 | 98 | 81 | 1.5 |
| 40 | 11/2 | 45 | 98 | 102 | 85 | 2 |
| 50 | 2 | 54 | 130 | 117 | 98 |
2.65 |
主要外形尺寸
|
聲明：【YZ11X可調式支管減壓閥】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的YZ11X可調式支管減壓閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
