氣動套筒調節閥ZJHM
欄目：業界資訊 發布時間：2021-11-11
氣動套筒調節閥,ZJHM氣動套筒調節閥由氣動多彈簧薄膜執行機構和低流阻套筒調節機構組成，與普通套筒閥相比，具有體積小1/3，重量輕1/3，流量大1/3的特點
氣動套筒調節閥ZJHM
氣動套筒調節閥,ZJHM氣動套筒調節閥由氣動多彈簧薄膜執行機構和低流阻套筒調節機構組成，與普通套筒閥相比，具有體積小1/3，重量輕1/3，流量大1/3的特點
氣動套筒調節閥,ZJHM氣動套筒調節閥由氣動多彈簧薄膜執行機構和低流阻套筒調節機構組成，與普通套筒閥相比，具有體積小1/3，重量輕1/3，流量大1/3的特點
氣動套筒調節閥ZJHM簡述
| 產品名稱： | 氣動套筒調節閥 |
|
ZJHM |
|
|
氣動 |
|
法蘭 |
|
|
套筒 |
|
密封墊 |
|
|
1.6MPa-6.4MPa |
|
DN20-300 |
|
|
碳鋼,不銹鋼等 |
|
承質品牌 |
氣動套筒調節閥ZJHM說明
氣動套筒調節閥,ZJHM氣動套筒調節閥具有結構緊湊,重量輕,動作靈敏,流體通道呈S流線型,壓降損失小,閥容量大,流量特性精確,配用電-氣閥門定位或氣動閥門定位器,可實現對工藝管路流體介質的自動調節控制,廣泛應用于精確控氣體,液體,蒸汽等介質的工藝參數如壓力,流量,溫度,液位等參數保持在給定值.是符合IEC標準的新一代通用調節閥產品。廣泛應用于要求噪音低，壓差大的工業過程自動控制。
氣動套筒調節閥,ZJHM氣動套筒調節閥主要技術參數
| 調節閥機構主要技術參數 | ||||||||||||||||
| 公稱通徑(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||||||
| 閥座直徑(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
|
額定流量 系數KV |
直徑 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
| 公稱壓力MPA | 0.6，1.6；4.0；6.4 | |||||||||||||||
| 流量特性 | 直線、等百分比 | |||||||||||||||
| 介質溫度 | -20～200（常溫);-40~450(中溫） | |||||||||||||||
| 法蘭尺寸 | 鑄鐵法蘭尺寸按JB78-59,鑄鋼法蘭尺寸按JB79-59 | |||||||||||||||
| 法蘭型式 | 法蘭密封面型式按JB77-59,其中鑄鐵法蘭按光滑式，鑄鋼法蘭按凹式 | |||||||||||||||
| 閥體材質 | PN | 0.6,1.6 |
HT200 |
|||||||||||||
| MAP | 4.0,6.4 |
|
||||||||||||||
| 上閥蓋型式 | 普通式（常溫式）；熱片式（中溫式） | |||||||||||||||
| 可調比 | 50：1 | |||||||||||||||
| 執行機構主要技術參數 | |||||||||||
| 型號 | ZHA(B)-22 | ZHA(B)-23 | ZHA(B)-34 | ZHA(B)-45 | |||||||
| 有效面積CM2 | 350 | 350 | 560 | 900 | |||||||
| 行程MM | 16 | 25 | 40 | 60 | |||||||
| 彈簧范圍MPA | 0.02~0.10;0.04~0.20;0.08~~0.24;0.02~0.60;0.06~0.10 | ||||||||||
氣動套筒調節閥,ZJHM氣動套筒調節閥材料表
| 主要零件材料及推薦使用溫度范圍 | ||
| 零件名稱 | 零件材料 | 溫度范圍 |
| 閥體 | HT200 | -20～+200 |
| ZG270-500 | -40～+400 | |
| 上閥蓋 | ZG1CR18Ni9Ti | -250～+550 |
| ZG0Cr18Ni12MO2Ti | -40～+600 | |
| 閥芯、閥座、波紋管 | 1CR18Ni9 | -250～+550 |
| 0Cr18Ni12MO2Ti | -250～+550 | |
| 填料 | F4 | -40～+200 |
| 膜片 | NBR夾增滌淪物 | |
| 壓縮彈簧 | 60Si12Mn | |
| 膜蓋 | A3 | |
| 許用介質壓力和工作溫度關系 | ||||||||||
| 閥體材料 |
公稱壓力 MPA |
介質工作溫度 | ||||||||
| <120 | <200 | <250 | <300 | <350 | <400 | <425 | <435 | <450 | ||
| 最大工作壓力MPA | ||||||||||
| HT200 | 0.6 | 0.6 | 0.55 | 0.5 | ||||||
| 1.6 | 1.6 | 1.5 | 1.4 | |||||||
| ZG270-500 | 0.6 | 0.6 | 0.56 | 0.5 | 0.45 | 0.4 | 0.36 | 0.32 | 0.3 | |
| ZG1CR18Ni9Ti | 1.6 | 1.6 | 1.4 | 1.25 | 1.1 | 1 | 0.9 | 0.8 | 0.75 | |
| ZG0Cr18Ni12MO2Ti | 4 | 4 | 3.6 | 3.2 | 2.8 | 2.5 | 2.2 | 2 | 1.9 | |
| 6.4 | 6.4 | 5.6 | 5 | 4.5 | 4 | 3.6 | 3.2 | 3 | ||
氣動套筒調節閥,ZJHM氣動套筒調節閥性能參數
電-氣閥門定位器是工業自動化中氣動執行器的主要配套儀表,可用來提高閥門位置的線性度,克服閥桿的磨擦力和消除調節閥不平衡力的影響等,從而保證閥門位置按調節儀表傳來的0~10mA DC或4-20mA的電流信號成比例關系,實現正確定位.(有多種型號規格可選配)
本公司電-氣閥門定位器配用型(HEP-15隔爆型,HEP-17本安型).也可按不同需求配用(ZPD2000系列,EP3000系列,EP4000系列,YT1000系列,YT2000系列,SIPART PS2西門子系列及智能定位器系列產品)
| 主要技術性能指標 | ||
| 項目 | 指標值 | |
| 基本誤差% | 不帶定位器 | ±5.0 |
| 帶定位器 | ±1.0 | |
| 回差% | 不帶定位器 | 3.0 |
| 帶定位器 | 1.0 | |
| 死區% | 不帶定位器 | 3.0 |
| 帶定位器 | 0.4 | |
| 額定行程偏差% | ±2.5 | |
| 項目 | 指標值 | |||
|
始 終 點 偏 差 % |
氣關 | 不帶定位器 | 始點 | ±5.0 |
| 終點 | ±2.5 | |||
| 帶定位器 | 始點 | ±1.0 | ||
| 終點 | ±1.0 | |||
| 氣開 | 不帶定位器 | 始點 | ±2.5 | |
| 終點 | ±5.0 | |||
| 帶定位器 | 始點 | ±1.0 | ||
| 終點 | ±1.0 | |||
| 允計泄漏量1/h | 單座式 | 1*10-4*閥定額定容量 | ||
| 單座式 | 1*10-3*閥定額定容量 | |||
| 允許壓差 | |||||||||||||
| 類別 | 單座式 | 套筒式 | |||||||||||
| 彈簧范圍MPA | 0.2～0.10 | 0.04-0.2 | 0.2～0.10 | 0.04-0.2 | |||||||||
| 氣源壓力MPA | 0.14 | 0.25 | 0.4 | 0.14 | 0.25 | 0.4 | |||||||
| 公稱直徑 | 閥座直徑 | 氣關 | 氣開 | 氣關 | 氣開 | 氣關 | 氣開 | 氣關 | 氣開 | 氣關 | 氣開 | 氣關 | 氣開 |
| 20 | 10 | 6.4 | 4.46 | 6.4 | 6.4 | 6.4 | 6.4 | ||||||
| 12 | 6.4 | 3.09 | 6.4 | 6.4 | 6.4 | 6.4 | |||||||
| 15 | 5.94 | 1.98 | 6.4 | 5.94 | 6.4 | 6.4 | |||||||
| 20 | 3.34 | 1.11 | 6.4 | 3.34 | 6.4 | 6.4 | |||||||
| 25 | 25 | 2.14 | 0.71 | 6.4 | 2.14 | 6.4 | 4.99 | 3 | 1.5 | 6.4 | 4.5 | 6.4 | 6.4 |
| 40 | 32 | 1.31 | 0.44 | 6.09 | 1.37 | 6.4 | 3.05 | 2.25 | 1.13 | 6.4 | 3.38 | 6.4 | 6.4 |
| 40 | 0.84 | 0.28 | 3.9 | 0.84 | 5.26 | 1.95 | |||||||
| 50 | 50 | 0.53 | 0.18 | 2.5 | 0.53 | 3.39 | 1.25 | 1.95 | 1.18 | 6.4 | 3.54 | 6.4 | 6.4 |
| 65 | 65 | 0.51 | 0.17 | 2.36 | 0.51 | 3.21 | 1.18 | 2.36 | 1.02 | 6.4 | 3.06 | 6.4 | 6.4 |
| 80 | 80 | 0.33 | 0.11 | 1.56 | 0.33 | 2.12 | 0.78 | 2.04 | 0.84 | 6.4 | 2.51 | 6.4 | 5.85 |
| 100 | 100 | 0.21 | 0.07 | 1 | 0.21 | 1.35 | 0.5 | 1.67 | 6.4 | 6.4 | |||
| 150 | 125 | 0.22 | 0.07 | 1.02 | 0.22 | 1.39 | 0.51 | 1.41 | 0.71 | 6.4 | 2.12 | 6.4 | 4.94 |
| 150 | 0.15 | 0.05 | 0.71 | 0.15 | 0.97 | 0.35 | |||||||
| 200 | 200 | 0.08 | 0.028 | 0.4 | 0.08 | 0.54 | 0.2 | 1.41 | 0.57 | 6.4 | 1.71 | 6.4 | 4 |

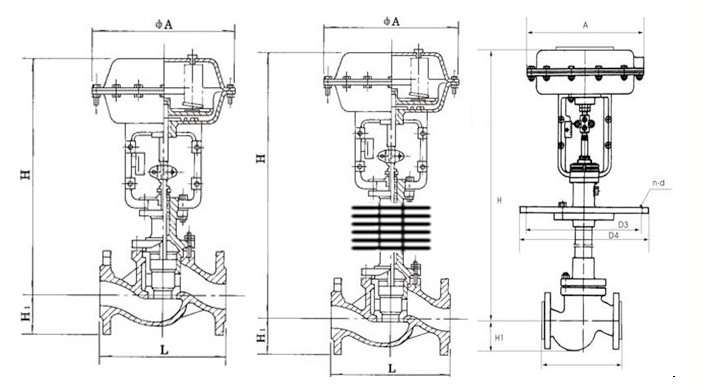

氣動套筒調節閥,ZJHM氣動套筒調節閥外形尺寸
| 外形尺寸 | ||||||||||
| 公稱通徑 | D | L | H | H1 | ||||||
|
PN6 PN16 |
PN40 | PN64 | 常溫 | 中溫 | PN6 | PN16 | PN40 | PN64 | ||
| 20 | 285 | 187 | 194 | 206 | 640 | 790 | 45 | 52.5 | 52.5 | 62.5 |
| 25 | 184 | 197 | 210 | 640 | 790 | 50 | 57.5 | 57.5 | 67.5 | |
| 40 | 222 | 235 | 251 | 730 | 895 | 65 | 72.5 | 72.5 | 82.5 | |
| 50 | 254 | 267 | 286 | 740 | 910 | 70 | 80 | 80 | 87.5 | |
| 65 | 360 | 276 | 292 | 311 | 885 | 1065 | 80 | 90 | 90 | 100 |
| 80 | 298 | 317 | 337 | 900 | 1085 | 92.5 | 97.5 | 97.5 | 105 | |
| 100 | 352 | 368 | 394 | 945 | 1155 | 102.5 | 107.5 | 115 | 125 | |
| 150 | 470 | 451 | 473 | 508 | 1245 | 1395 | 130 | 140 | 150 | 170 |
| 200 | 600 | 600 | 650 | 1560 | 1820 | 157.5 | 167.5 | 187.6 | 202.5 | |

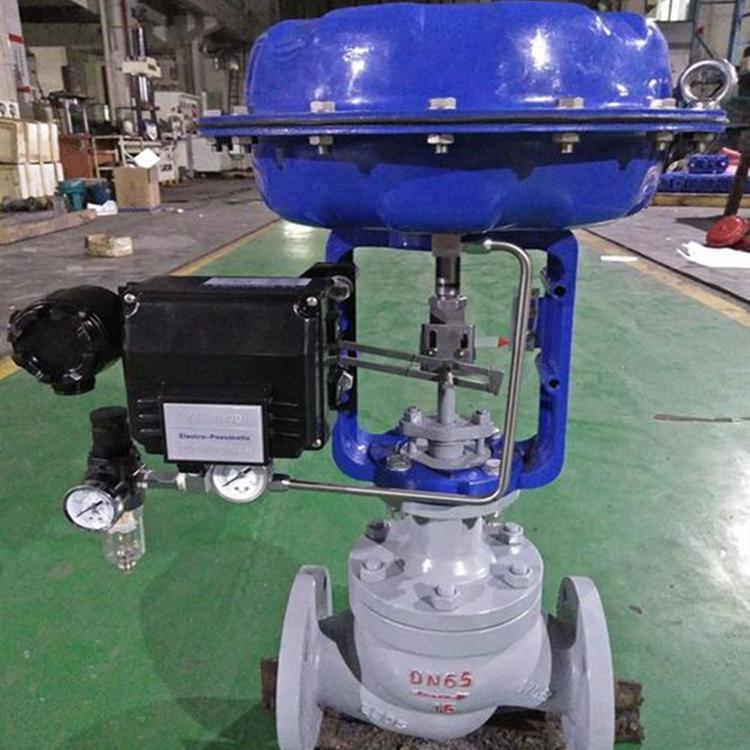

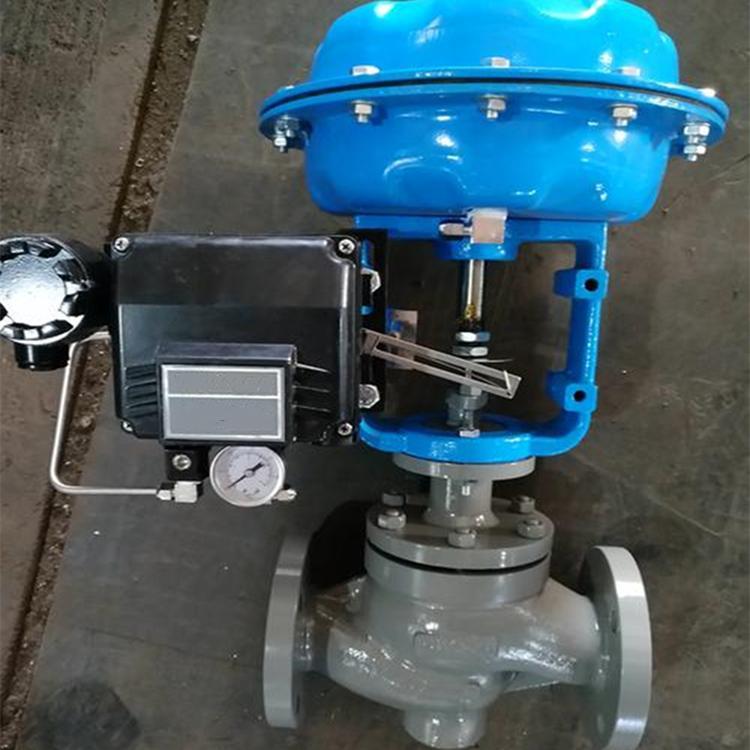

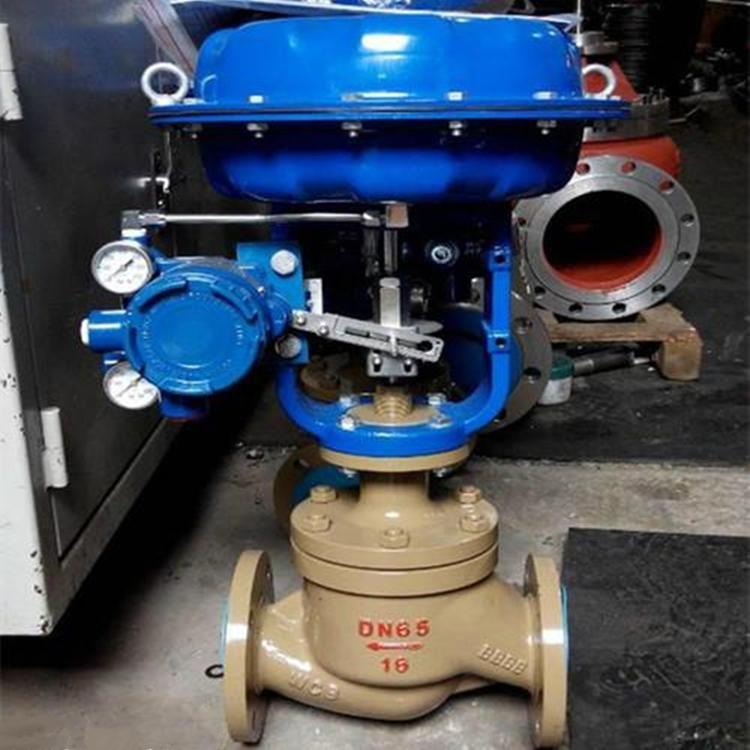

氣動套筒調節閥,ZJHM氣動套筒調節閥實物圖
氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
附件
定位器（HEP型、YT1000型）、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
訂貨須知
1.提供產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力 4.流量特性 5.閥體材質
6.額定流量系數 7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.控制信號 10.其它特殊要求
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動套筒調節閥ZJHM性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
