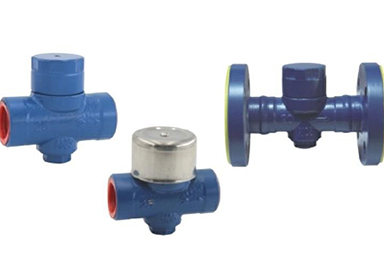

圓盤式疏水閥CS19H,CS49H
欄目：業界資訊 發布時間：2021-10-14
圓盤式蒸汽疏水閥,Y型蒸汽疏水閥,北京式蒸汽疏水閥是根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化。

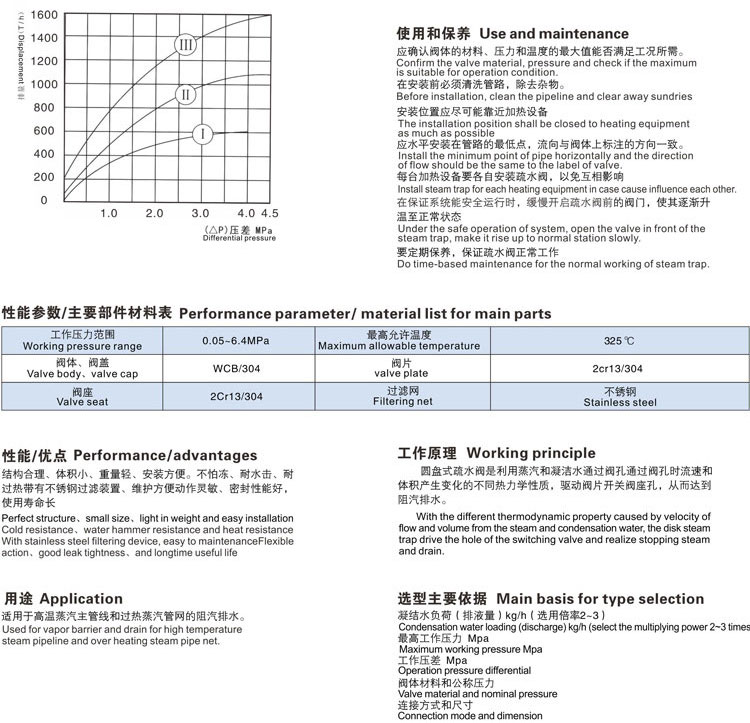

圓盤式疏水閥工作原理圖
疏水閥根據相變?cè)恚空羝湍Y(jié)水通過時的流速和體積變化的不同熱力學原理，使閥片上下產生不同壓差，驅動閥片開關閥門。因熱動力式疏水閥的工作動力來源于蒸汽，所以蒸汽浪費比較大。
疏水閥根據相變?cè)恚空羝湍Y(jié)水通過時的流速和體積變化的不同熱力學原理，使閥片上下產生不同壓差，驅動閥片開關閥門。因熱動力式疏水閥的工作動力來源于蒸汽，所以蒸汽浪費比較大。
圓盤式疏水閥CS19H,CS49H
| 產品名稱： | 圓盤式蒸汽疏水閥 |
|
CS19H,CS49H |
|
|
自動 |
|
螺紋,法蘭,焊接 |
|
|
熱動力,Y型,北京式,圓盤式 |
|
水封 |
|
|
1.6MPa-16MPa |
|
DN15-100 |
|
|
鑄鋼,不銹鋼等 |
|
承質品牌 |
圓盤式疏水閥概述
圓盤式蒸汽疏水閥,Y型蒸汽疏水閥,北京式蒸汽疏水閥是根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。
熱動力圓盤式疏水閥適用于蒸汽管網及設備中，能自動排出凝結水、空氣及其它不凝結氣體，并阻水蒸汽泄漏的閥門。
圓盤式疏水閥工作原理

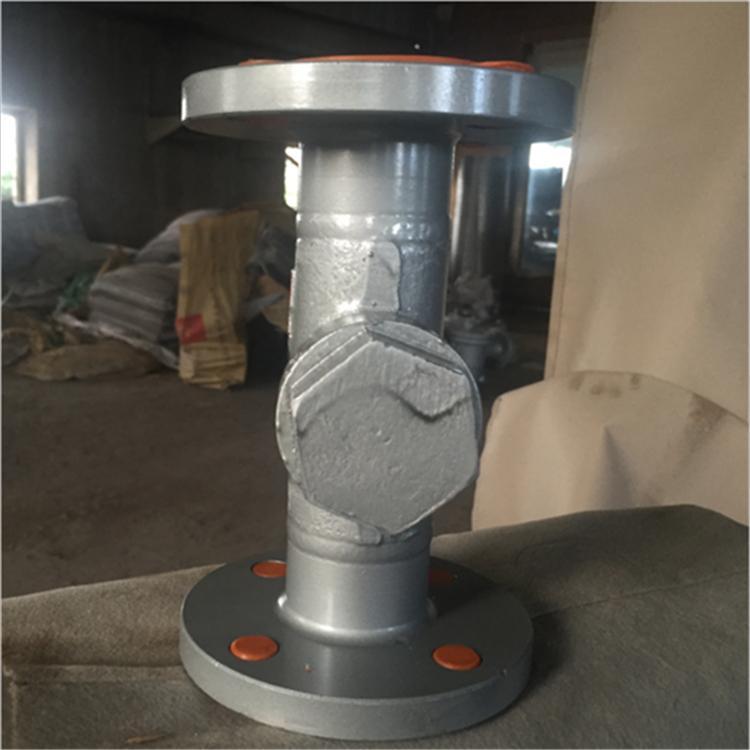

圓盤式疏水閥實物圖
圓盤式蒸汽疏水閥_(Y型,北京式)蒸汽疏水閥主要零部件
| 序號 | 名稱 | 材料 |
| 1 | 閥體 | WCB、A105、SS304 |
| 2 | 密封墊片 | H62 |
| 3 | 閥蓋 | Q235、WCB、SS304 |
| 4 | 閥冒 | Q235、WCB、SS304 |
| 5 | 標牌 | SS304 |
| 6 | 螺釘 | SS304 |
| 7 | 閥片 | SS304 |
| 8 | 濾網 | SS304 |
| 9 | 尾螺 | 2Cr13 |
| 10 | 密封墊片 | H62 |

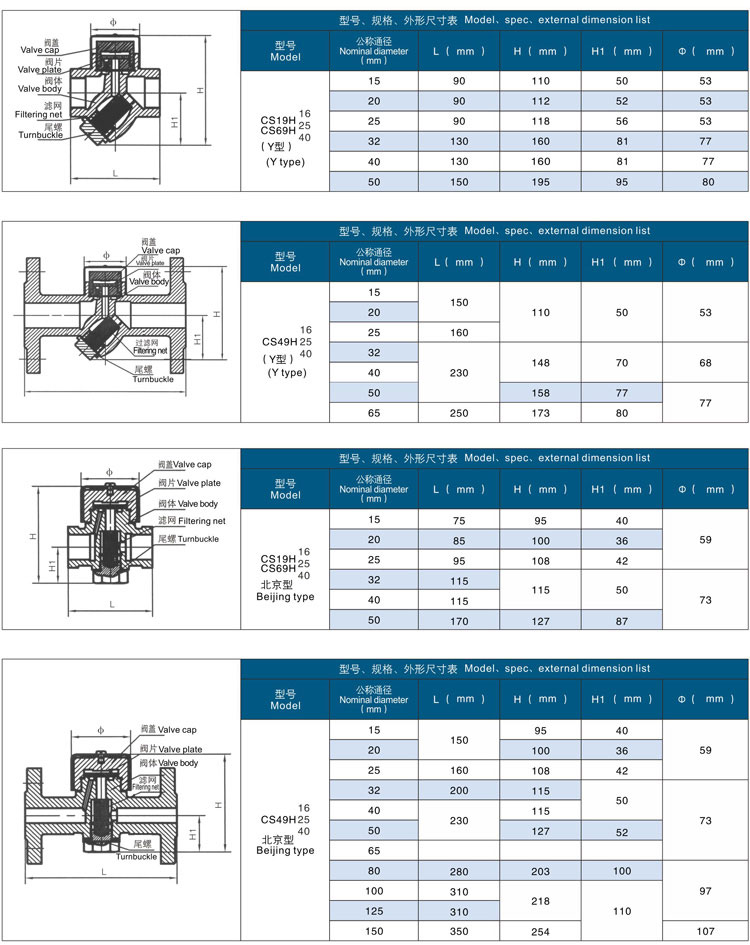

圓盤式蒸汽疏水閥_(Y型,北京式)蒸汽疏水閥外形尺寸
| 型號 | 口徑DN | L | H | h | W |
|
CS49H-16C CS49H-25C CS49H-40C |
15 | 150 | 95 | 36 | 59 |
| 20 | 150 | 100 | 40 | 59 | |
| 25 | 160 | 108 | 42 | 59 | |
| 32 | 200 | 115 | 50 | 73 | |
| 40 | 230 | 115 | 50 | 73 | |
| 50 | 230 | 127 | 52 | 73 | |
| 65 | 250 | 173 | 80 | 73 | |
| 80 | 280 | 203 | 100 | 97 | |
| 100 | 310 | 218 | 110 | 97 | |
| 125 | 310 | 218 | 110 | 97 | |
| 150 | 350 | 254 | 110 | 107 |
主要外形尺寸
| 型號 | 口徑DN | L | H | h | W |
| CS49H-64C | 15 | 210 | 110 | 25 | 108 |
| 20 | 210 | 110 | 25 | 108 | |
| 25 | 210 | 110 | 25 | 108 | |
| 32 | 270 | 145 | 34 | 124 | |
| 40 | 270 | 145 | 34 | 124 | |
| 50 | 270 | 145 | 34 | 124 |
主要外形尺寸
| 型號 | 口徑DN | L | H | h | W |
|
CS19H-16C CS19H-25C CS19H-40C CS19H-64C |
15 | 75 | 95 | 36 | 59 |
| 20 | 85 | 100 | 40 | 59 | |
| 25 | 95 | 108 | 42 | 59 | |
| 32 | 115 | 115 | 50 | 73 | |
| 40 | 115 | 115 | 50 | 73 | |
| 50 | 170 | 127 | 87 | 73 |
主要外形尺寸
| 型號 | 口徑DN | L | H | h | W |
|
CS69H-16C CS69H-25C CS69H-40C CS69H-64C |
15 | 130 | 110 | 25 | 108 |
| 20 | 130 | 110 | 25 | 108 | |
| 25 | 130 | 110 | 25 | 108 | |
| 32 | 140 | 145 | 34 | 124 | |
| 40 | 140 | 145 | 34 | 124 | |
| 50 | 140 | 145 | 34 | 124 |
圓盤式蒸汽疏水閥_(Y型,北京式)蒸汽疏水閥尺寸表
聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的圓盤式疏水閥CS19H,CS49H性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
