內螺紋針型閥J13W

欄目：業界資訊發布時間：2021-10-12

內螺紋針型閥,J13W內螺紋針型閥采用鍛管連接和螺紋連接,適用燃氣設備容器連接壓力表測量配套等其它燃氣管路上。

內螺紋針型閥,J13W內螺紋針型閥采用鍛管連接和螺紋連接,適用燃氣設備容器連接壓力表測量配套等其它燃氣管路上。密封性良好,使用壽命長,即使密封面損壞后,也只需要更換易損零件,即可繼續使用。內螺紋針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。

內螺紋針型閥規格型號J13W

產品名稱：	內螺紋針型閥	產品型號：	J13W
驅動方式：	手動	連接形式：	螺紋
結構形式：	熱鍛壓閥體	密封結構：	錐面密封
壓力范圍：	1.6MPa-32.0MPa	公稱通徑：	DN6-40
常用材質：	碳鋼,不銹鋼等	銘牌：	承質品牌

內螺紋針型閥J13W應用規范

設計制造：ANSI B16.34-1996

連接形式：NPT內螺紋連接；SW承插焊連接

結構特征：錐面密封；旋塞提升式

閥門檢驗和實驗：API STD 598-1996

材料：碳鋼按ASTM A105-1991
不銹鋼按ASTM A276-1992

內螺紋針型閥J13W適用范圍

當前針型閥廣泛應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

J13W內螺紋針型閥工作壓力：1.6~32MPa(MPa)
工作溫度：≤425()
使用介質：水、油品、液化石油氣、蒸汽等。

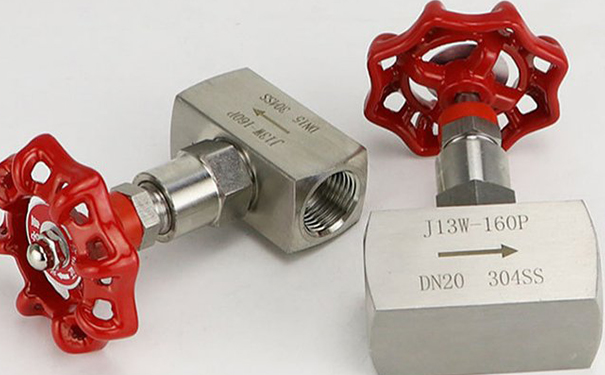

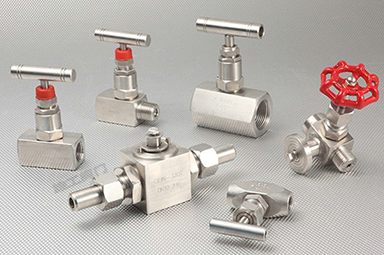

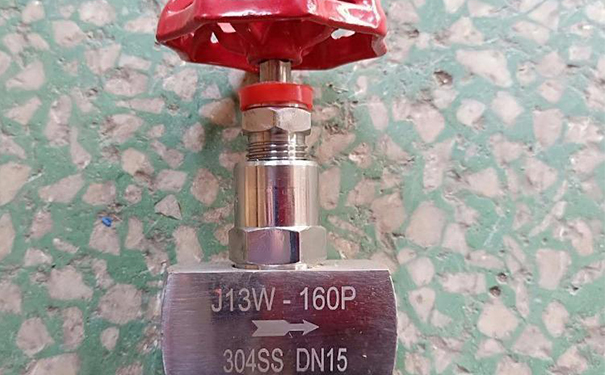

內螺紋針型閥J13W實物圖

J13W內螺紋針型閥主要零部件材料

零件名稱Part name	閥桿、閥蓋Stem, Bonnet	閥桿、閥瓣Stem, Disc	填料Packing
J13W-16P	鉻鎳不銹鋼 Cr,Ni Stainless steel	鉻鎳不銹鋼 Cr,Ni Stainless steel	PTFE、柔性石墨 PTEF,Soft graphite
J13W-160、J13W-40	優質碳鋼 High grade carbon steel	優質碳鋼 High grade carbon steel	PTFE、柔性石墨 PTEF,Soft graphite

內螺紋針型閥，J13W內螺紋針型閥參數

型號 Type	公稱壓力（MPa） Nominal Pressure	試驗壓力PS（MPa）Test pressure			工作壓力（MPa） Working Pressure	工作溫度() Working Temperature	適用介質 Suitable
型號 Type	公稱壓力（MPa） Nominal Pressure	殼體 Shell	密封（液） Seal	密封（氣） Seal	工作壓力（MPa） Working Pressure	工作溫度() Working Temperature	適用介質 Suitable
J13W-16	1.6	2.4	1.76	0.6	1.6	P≤540	液化石油氣水、酸、蒸汽、油品等 Petroleum gas Water,Asic,Steam, Oil etc.
J13W40P	4.0	6.0	4.4	0.6	4.0	P≤540
J13W-160	16.0	24.0	17.6	0.6	16.0	C≤425
J13W-320P	32.0	48.0	35.2	0.6	32.0	C≤425

內螺紋針型閥，J13W內螺紋針型閥結構圖與尺寸表

公稱直徑DN(mm) Nominal diameter	管螺紋G Sourceioint	尺寸Dimensions					重量（Kg） Weight
公稱直徑DN(mm) Nominal diameter	管螺紋G Sourceioint	Do	L	H	H1	d	重量（Kg） Weight
6	1/4	60	55	90	100	4	0.63
10	3/8	60	60	92	102	5	0.65
15	1/2	65	65	97	107	6	0.8
20	3/4	80	80	109	121	8	1.07
25	1	100	90	122	132	10	1.8
32	11/4	140	128	180	191	15	5.0
40	11/2	160	148	200	215	18	7.2

聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的內螺紋針型閥J13W性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
