氣動對夾式軟密封蝶閥D641X/D671X
| 產品名稱： | 氣動對夾式軟密封蝶閥 |
|
D641X,D671X |
|
|
氣動,電動,手動,渦輪 |
|
對夾式，法蘭 |
|
|
雙偏心,中線 |
|
軟密封 |
|
|
1.0MPa-1.6MPa |
|
DN50-2000 |
|
|
鑄鐵,球墨鑄鐵,WCB,不銹鋼等 |
|
承質品牌 |
氣動對夾式軟密封蝶閥D641X/D671X產品說明
氣動對夾式軟密封蝶閥,D671X是管線優先選用的常規蝶閥，具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。氣動蝶閥既可作切斷介質用，又可作調節介質的流量用。驅動裝置根據用戶要求，分別可采用手動、電動、氣動等方式。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到最佳效果。
D671X氣動蝶閥適用于溫度≤120或≤150，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。
氣動對夾式軟密封蝶閥特點
1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
3、流量特性趨直線，調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5
6、密封件可更換，且密封可靠達到雙向密封。
7、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
8、該閥可設計成法蘭連接和對夾連接。
9、驅動方式可選擇手動、電動或氣動。
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

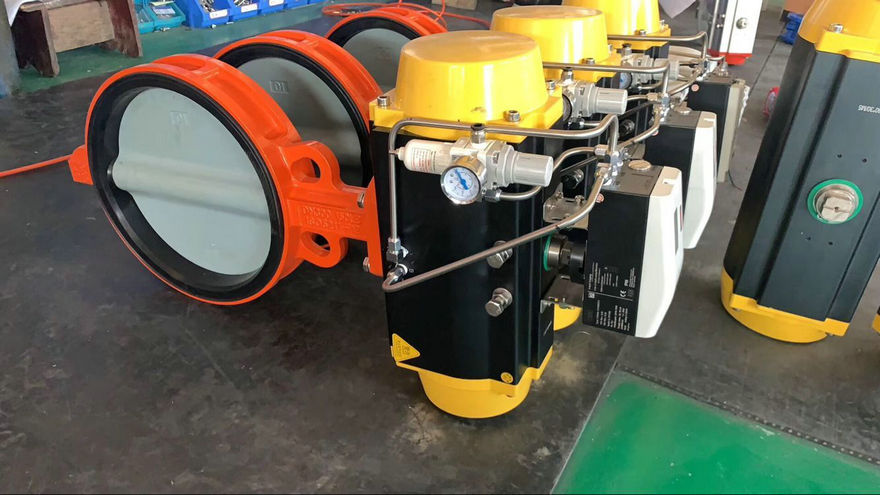

氣動對夾式軟密封蝶閥D641X/D671X實物圖

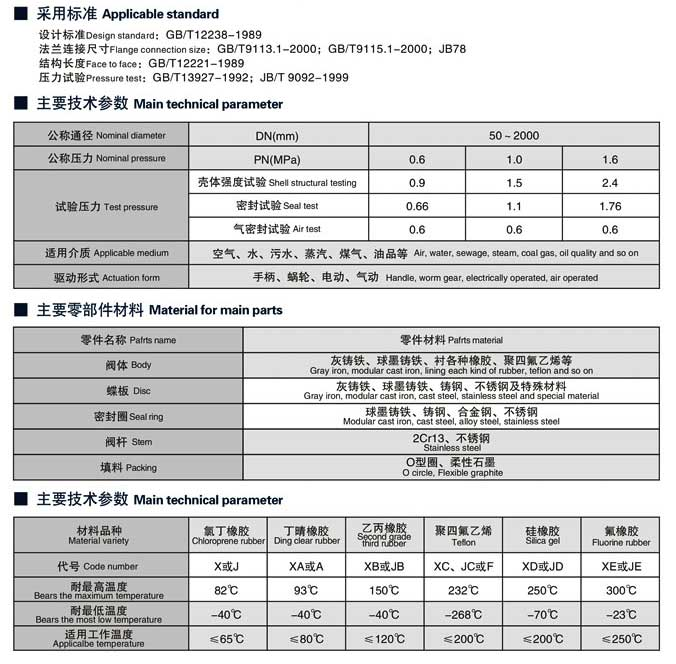

主要技術參數：
|
公稱通徑 |
DN（mm） |
50～800 |
||
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等。 |
|||
|
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
|||
|
零件名稱 |
材料 |
|||
|
閥體 |
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
|||
|
蝶板 |
鑄鋼、不銹鋼及特殊材料 |
|||
|
密封圈 |
各種橡膠、聚四氟 |
|||
|
閥桿 |
2Cr13、不銹鋼 |
|||
|
填料 |
O型圈、柔性石墨O |
|||
蝶閥密封材料選用和適用溫度：
|
材料品種 |
氯丁橡膠 |
丁晴橡膠 |
乙丙橡膠 |
聚四氟乙烯 |
硅橡膠 |
氟橡膠 |
天然橡膠 |
尼龍 |
|
英語簡稱 |
CR |
NBR |
EPDM |
PTFE |
SI |
VITON |
NR |
PA |
|
型號代號 |
X或J |
XA或JA |
XB或JB |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
N |
|
耐最高溫度 |
82 |
93 |
150 |
232 |
250 |
204 |
85 |
93 |
|
耐最低溫度 |
-40 |
-40 |
-40 |
-268 |
-70 |
-23 |
-20 |
-73 |
|
適用工作溫度 |
0~+80 |
-20~+82 |
-40~+125 |
-30~+150 |
-70~+150 |
-23~+150 |
-20~+85 |
-30~+93 |

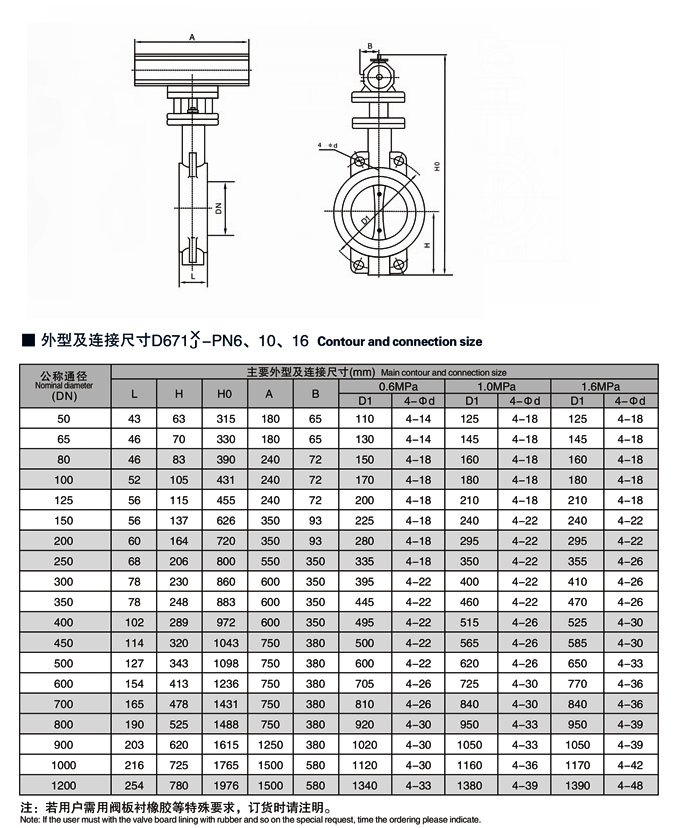

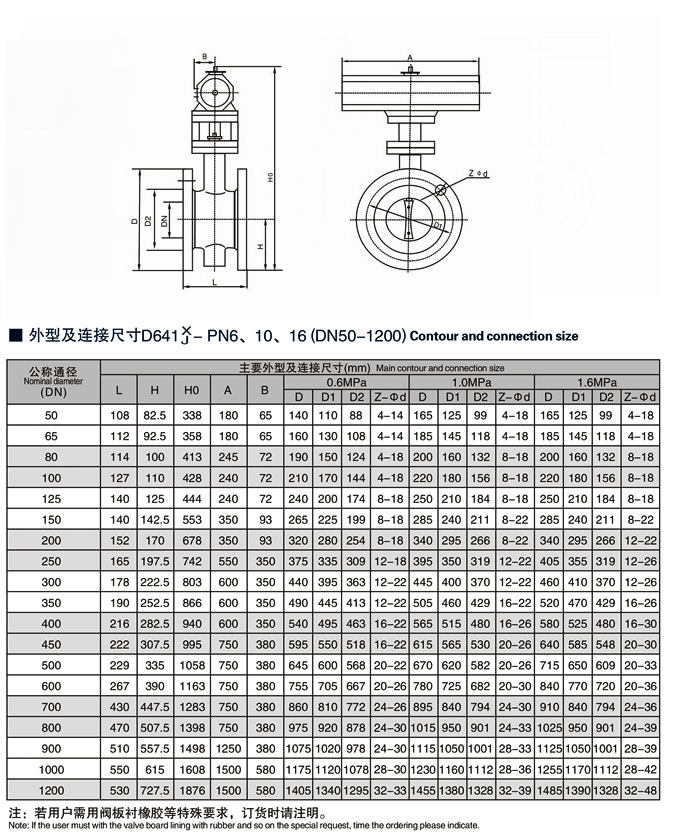

氣動對夾式軟密封蝶閥相關尺寸圖:
|
聲明：【氣動對夾式軟密封蝶閥D641X/D671X】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的氣動對夾式軟密封蝶閥D641X/D671X產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
