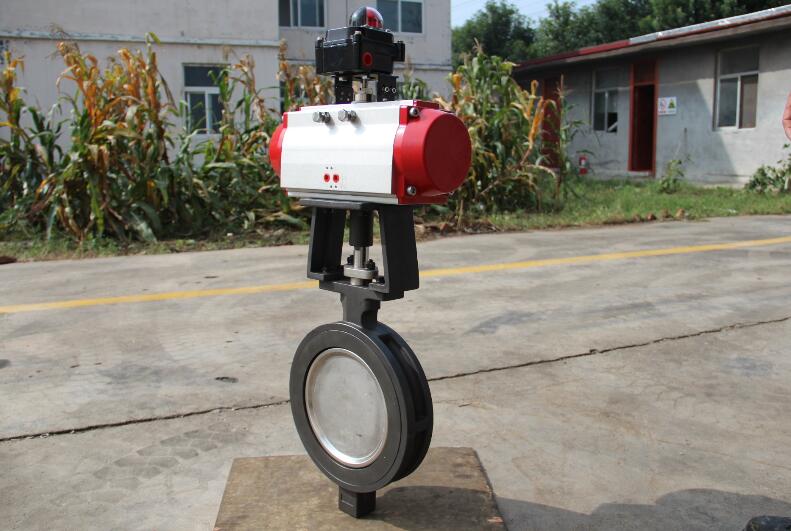

氣動硬密封蝶閥,雙偏心雙向壓金屬密封蝶閥引進了國內外先進的制造技術，以獨特新穎的結構，獲得高品質的性能。該閥結構合理.密封嚴密可靠、流阻小、壓差低、驅動靈活省力。使用壽命倍增。符合GB12238-89《法蘭和對夾連接蝶閥》和JBIT8527-1997《金屬密封蝶閥》標準.并參照美國ANSIIAWWAC504標準。采用美國CAD軟件輔助設計。雙偏心，即軸向偏心，閥軸中心線不在閥板密封面上;
徑向偏心:闊軸中心線不在閥門通道的中心線上.閥板采用雙平板析架式多流道結構，在流速較高時.各流道水流能夠互相制衡，避免閥板出現顫抖現象。確保閥門的穩固性。特殊的設計。特殊的幾何結構.使閥板具有越關越緊的功能，當打開閥門時.只要閥軸稍微旋轉.閥板即全部脫離閥座.減少了摩擦力，使開啟力矩呈現最小最佳狀態，密封嚴實可靠。經久耐用.廣泛的應用于水利工程、自來水、電力循環水、石油、化工等工業管道上作截斷介質流動。

產品特點：
1、硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、蝶板密封面采用D507mo，STL密封面耐磨損，使用壽命長。
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

 氣動硬密封蝶閥,雙偏心雙向壓金屬密封蝶閥特點
   1、蝶閥為雙向承壓，雙向金屬密封，特殊的結構形式可任意調整密封比壓，采用偏心S形錐形閥座密封面，使密
封面不易損壞，提高閥門的使用壽命。
   2、操作扭矩較小，轉90度啟閉，輕使迅速。
   3、流阻小，具有良好的水力特性，流量特性近似傾斜直線.節能效果好，雙向密封對水流無方向要求。
   4、密封可靠，啟閉壽命達數25000次以上，使用壽命25年以上。
   5、閥板采用符合流體力學性能的雙平板析架式多流道設計。

制造標準

 基本參數

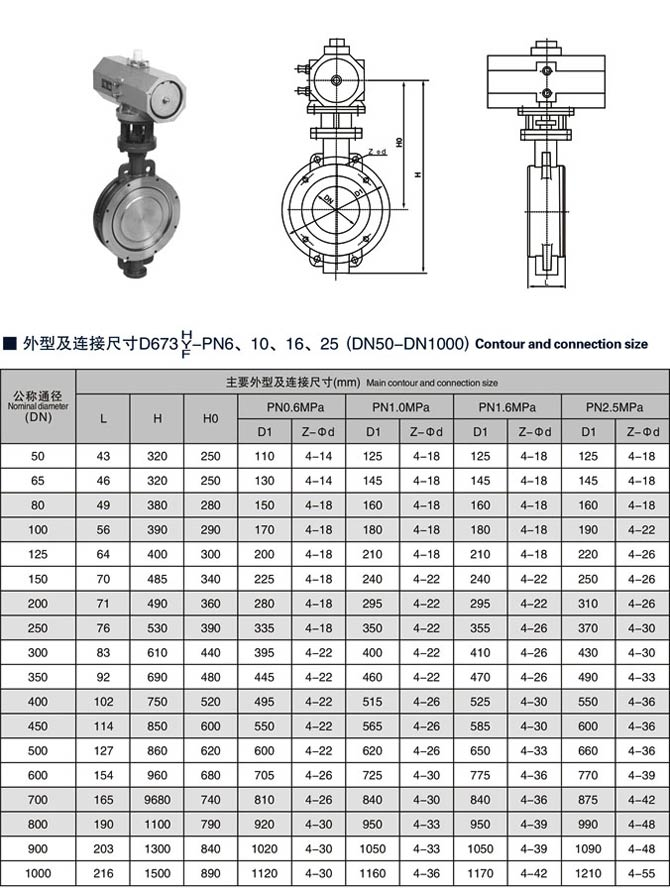

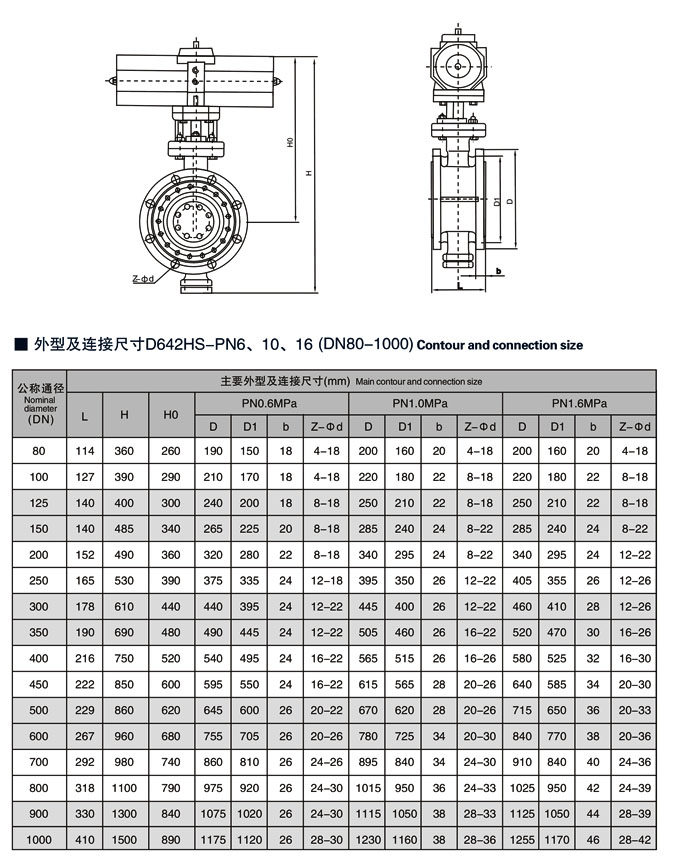

 氣動硬密封蝶閥,雙偏心雙向壓金屬密封蝶閥相關尺寸圖:
