鑄鐵球閥 Q41F
欄目：公司動態 發布時間：2021-09-15

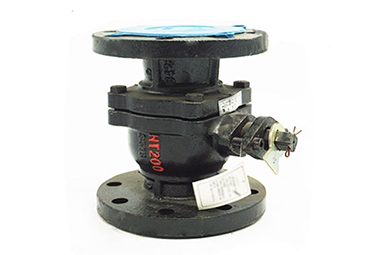

Q41F-16鑄鐵球閥,法蘭鑄鐵球閥為灰鑄鐵材質軟密封球閥，鑄鐵球閥應用于工作溫度≤150的水、蒸汽等非腐蝕性介質的管路上，作啟閉用；其最大的優點為啟閉迅速。
鑄鐵球閥尺寸型號
鑄鐵球閥尺寸型號
Q41F-16鑄鐵球閥,法蘭鑄鐵球閥為灰鑄鐵材質軟密封球閥，鑄鐵球閥應用于工作溫度≤150的水、蒸汽等非腐蝕性介質的管路上，作啟閉用；其最大的優點為啟閉迅速。其實惠的價格是常溫水介質管道應用較普遍的一款閥門產品。
如果要求管道壓力在1.6Mpa以上，管道溫度在150以上的，介質為水、汽、油品的工況下，請選擇鑄鋼材質的球閥產品型號為Q41F-16C以上或Q41H系列
| 產品名稱： | 鑄鐵球閥 |
|
Q41F |
|
|
手動 |
|
法蘭 |
|
|
浮動式 |
|
軟密封 |
|
|
1.6MPa |
|
DN15-200 |
|
|
鑄鐵 |
|
承質品牌 |

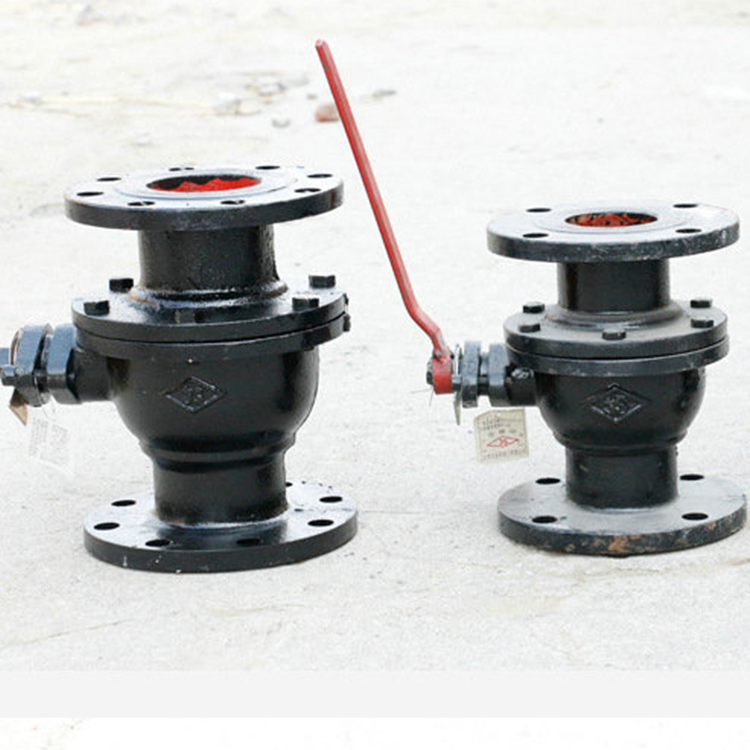

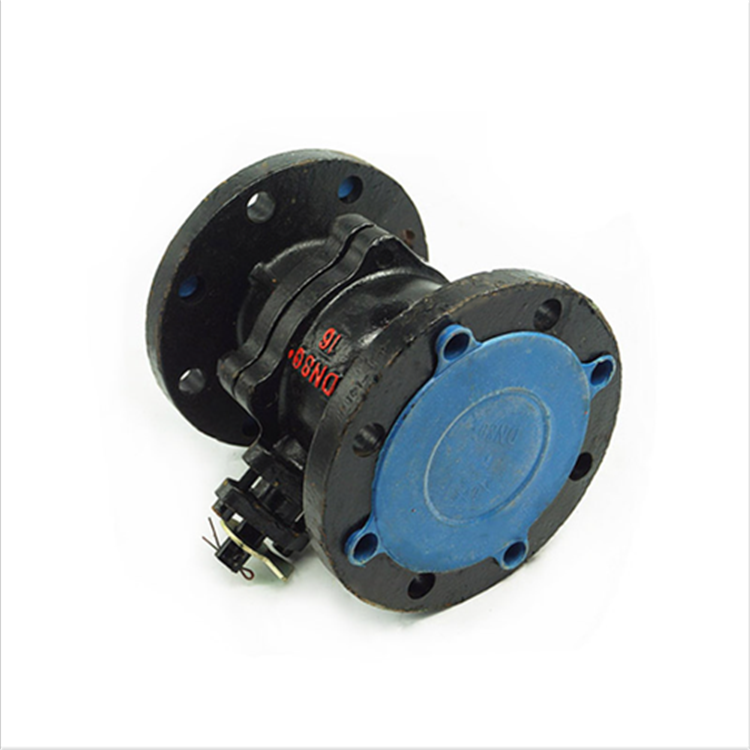

鑄鐵球閥,法蘭鑄鐵球閥實物圖
鑄鐵球閥,法蘭鑄鐵球閥性能參數
| 設計與制造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗-檢驗 |
| GB122237 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
| 公稱壓力NominalPressure | 1.6 |
|
強度試驗 Shell Test |
2.4 |
|
水密封試驗 Water Seal Test |
1.8 |
|
氣密封試驗 Air Seal Test |
0.4-0.7 |
鑄鐵球閥,法蘭鑄鐵球閥材料表
|
閥體 Body |
HT200 | Q235 |
|
球體閥桿 Ball Stem |
304 | 1Cr18Ni9Ti |
|
閥座 Seat |
聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL | |
|
墊片 Shim |
聚四氟乙烯PTFE 不銹鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket | |
|
閥桿座 Stem Seat |
聚四氟乙烯PTFE 不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite | |
|
填料 Packing |
聚四氟乙烯PTFE 增強柔性石墨 Enhanced Flexible Graphite | |
|
溫度 Temperature |
-29～150(聚四氟乙烯 PTFE) -29～200(加玻纖增強聚四氟乙烯 PTFE+GLASS) | |
|
介質 Medium |
水、蒸汽、油品Water steamOil goods | |
鑄鐵球閥,法蘭鑄鐵球閥外形尺寸
| 1.6MPa | DN | L | D | D1 | D2 | b | n-φd | H | D0 |
| Q41F-16 | 15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 78 | 140 |
| 20 | 140 | 105 | 75 | 55 | 14 | 4-14 | 84 | 160 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 4-14 | 95 | 180 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 4-18 | 150 | 250 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 4-18 | 150 | 300 | |
| 50 | 200 | 160 | 125 | 100 | 18 | 4-18 | 170 | 350 | |
| 65 | 220 | 180 | 145 | 120 | 20 | 4-18 | 195 | 350 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 8-18 | 215 | 400 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 8-18 | 250 | 500 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 8-18 | 265 | 600 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 8-23 | 270 | 800 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 12-23 | 330 | 1200 |

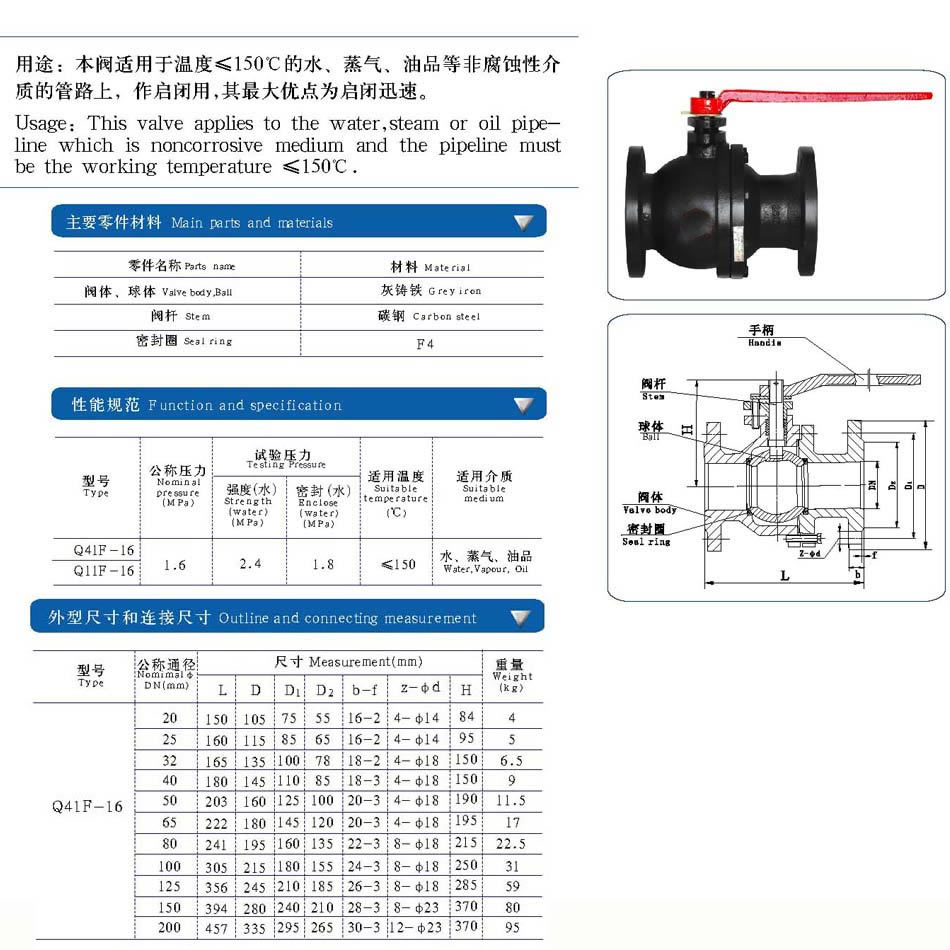

鑄鐵球閥,法蘭鑄鐵球閥參數結構圖與尺寸表
|
聲明：【鑄鐵球閥 Q41F】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的鑄鐵球閥 Q41F產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
