氣源球閥 QG.QY1
欄目：公司動態 發布時間：2021-09-13
氣源球閥是自動控制系統中的重要組成部分。該系列不銹鋼氣源球閥產品結構形式有直通、角通、三通、排氣、多位一通、多位二通切換等，廣泛適用于儀表、實驗室、試制車間、油煉廠
氣源球閥型號材質壓力
氣源球閥是自動控制系統中的重要組成部分。該系列不銹鋼氣源球閥產品結構形式有直通、角通、三通、排氣、多位一通、多位二通切換等，廣泛適用于儀表、實驗室、試制車間、油煉廠。液壓和氣壓管道，營業充氣，測量儀器的關閉和排氣，控制盤中等真空系統，高純化裝置，高壓系統，氣體分析、試驗設備、糧食加工、試驗站及其它一切相適應的設備和場所。
氣源球閥是自動控制系統中的重要組成部分。該系列不銹鋼氣源球閥產品結構形式有直通、角通、三通、排氣、多位一通、多位二通切換等，廣泛適用于儀表、實驗室、試制車間、油煉廠。液壓和氣壓管道，營業充氣，測量儀器的關閉和排氣，控制盤中等真空系統，高純化裝置，高壓系統，氣體分析、試驗設備、糧食加工、試驗站及其它一切相適應的設備和場所。
氣源球閥型號材質壓力
|
|
氣源球閥 |
|
QG.QY1 |
|
|
手動 |
|
卡套式 |
|
|
固定球 |
|
軟密封 |
|
|
1.6MPa-16MPa |
|
DN4-DN50 |
|
|
不銹鋼等 |
|
承質品牌 |

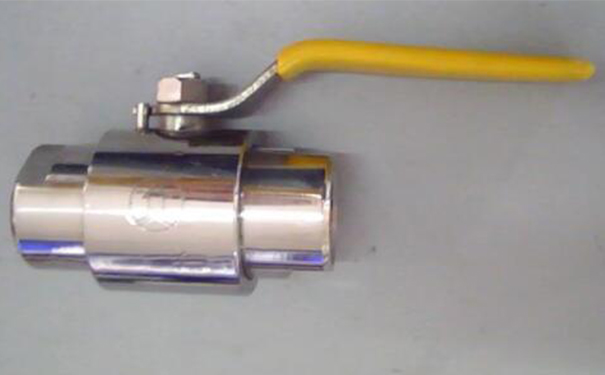

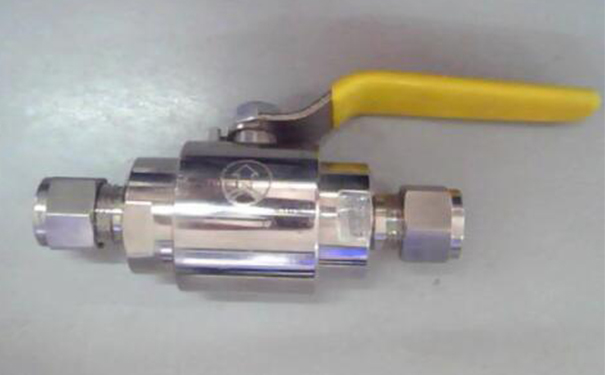

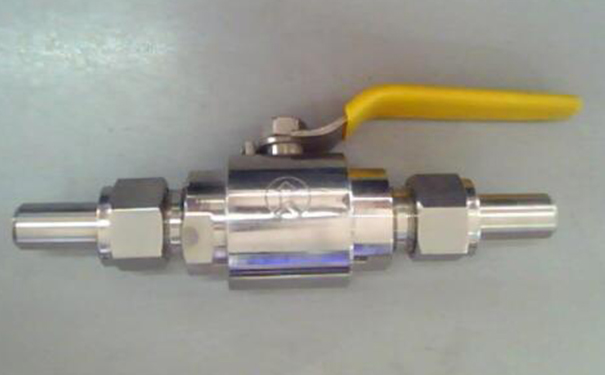

氣源球閥,不銹鋼氣源球閥,卡套式氣源球閥實物圖
氣源球閥,不銹鋼氣源球閥,卡套式氣源球閥性能參數及材料表
| 型號 | 名稱 | 公稱壓力(MPa) |
強度試 驗壓力 |
密封試 驗壓力 |
主要材料Parts material | 適用溫度（） e | ||||
| 閥體 | 閥座 | 球 | 閥桿 | 填料 | ||||||
| QG·Y1 | 氣源球閥 |
1.0 2.5 |
1.5PN | 1.1PN | H62 | 耐酸鋼 | 聚四氟乙烯 | 常溫 | ||
| QY-1 | 氣動管路球閥 | |||||||||
| QY-2 | ||||||||||
| QY-3 | ||||||||||
| QG·Y1 | 卡套式球閥 |
2.5 4.0 6.4 |
碳鋼耐酸鋼 | 耐酸鋼 | 聚四氟乙烯 | -20~200 | ||||
| QH J·Y1 | ||||||||||
| QG·Y1 | 取壓球閥 | |||||||||
| QH J·AY1 | ||||||||||
| QG·M1 | 壓力表球閥 | |||||||||
| QH J·M1 | ||||||||||
| Q11SA | 內螺紋球閥 | 柔性石墨 | -40~150 | |||||||
| Q91SA | 異徑球閥 | |||||||||
主要尺寸
| 型號 | 名稱 | 公稱通徑DN（mm） | 配管通徑Do（mm） | 結構長度L（mm） |
| QG·Y1 | 氣源球閥 | 1、6 | 6、8 | 90 |
| QY-1 | 氣動管路球閥 |
|
6、8、10 | 66、68、80 |
| QY-2 | 氣動管路球閥 |
|
6、8、10 | 65、66、67 |
| QY-3 | 氣動管路球閥 | - | 6、8、10 | 65、66、67 |
| QG·Y1 | 卡套式球閥 | 10 | 12、14 | 130 |
| QH J·Y1 | 卡套式球閥 | 10、15 | 12、14、18 | 130 |
| QG·Y1 | 取壓球閥 | 10 | 12、14 | 105 |
| QH J·AY1 | 取壓球閥 | 10、15 | 12、14、18 | 105 |
| QG·M1 | 壓力表球閥 | 10 | - | 145 |
| QH J·M1 | 壓力表球閥 | 3 | - | 145 |
| Q11SA | 內螺紋球閥 | 10、15 | - | 68 |
| Q91SA | 異徑球閥 | 10 | 14 | 100 |

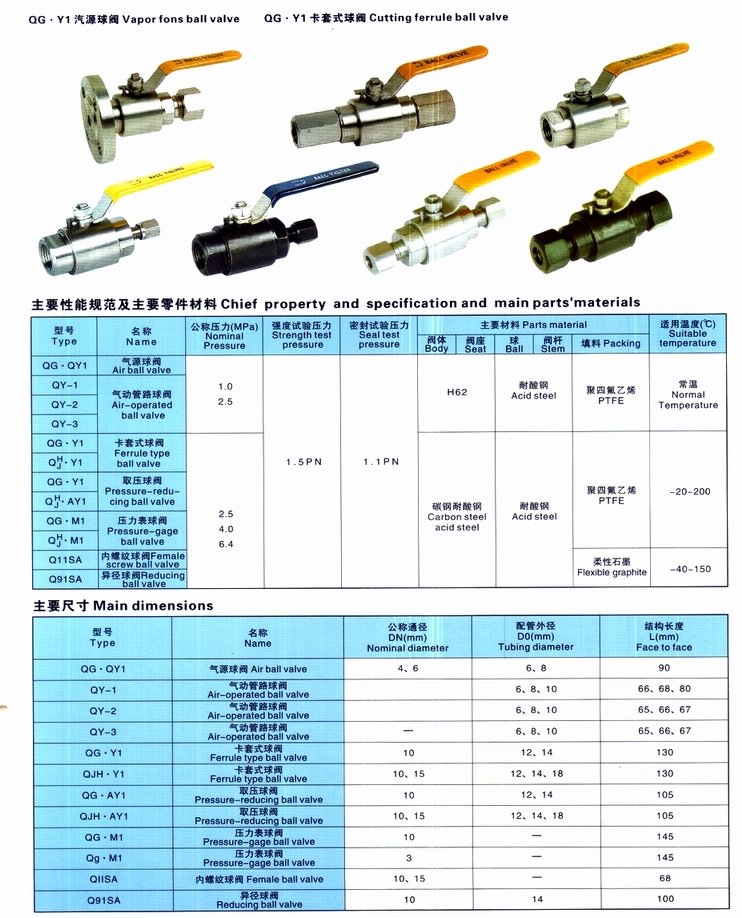

氣源球閥,不銹鋼氣源球閥,卡套式氣源球閥結構圖與尺寸表
|
聲明：【氣源球閥 QG.QY1】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的氣源球閥 QG.QY1產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
