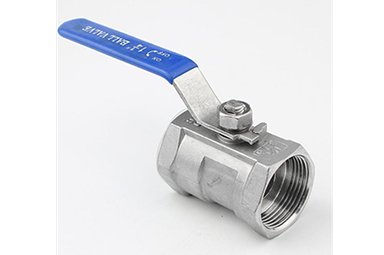

內螺紋球閥 Q11F
欄目：公司動態 發布時間：2021-09-12
Q11F內螺紋球閥PN16～PN63適用于工作溫度 -29～180（密封圈為增強聚四氟）或 -29～300（密封圈為對位聚苯）的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
內螺紋球閥規格型號圖片
Q11F內螺紋球閥PN16～PN63適用于工作溫度 -29～180（密封圈為增強聚四氟）或 -29～300（密封圈為對位聚苯）的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
Q11F內螺紋球閥PN16～PN63適用于工作溫度 -29～180（密封圈為增強聚四氟）或 -29～300（密封圈為對位聚苯）的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
內螺紋球閥規格型號圖片
| 產品名稱： | 內螺紋球閥 |
|
Q11F |
|
|
手動,氣動,電動 |
|
螺紋 |
|
|
直通式 |
|
軟密封,硬密封 |
|
|
1.6MPa-6.4MPa |
|
DN10-DN100 |
|
|
WCB,不銹鋼等 |
|
承質品牌 |
內螺紋球閥 Q11F用途與性能規范
1、Q11F內螺紋球閥廣泛適用于食品、環保、冶金、石油化工等管路系統中，具有調節管路流量及截流等功能。
2、該閥根據閥體、密封材料的不同可適用于工作溫度-30～380的蒸汽、石油或一般腐蝕性流體介質管路上，作為控制介質的啟閉機構。

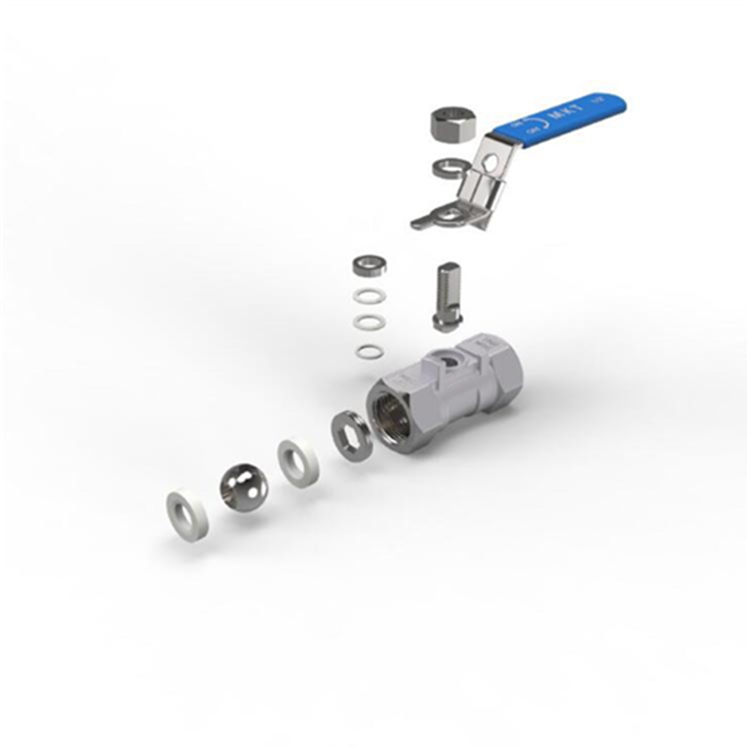

內螺紋球閥 Q11F實物圖
內螺紋球閥 Q11F產品特征
| 公稱壓力 | 適用介質 | 適用穩定范圍 | 螺紋類型 |
| 1.6-6.4MPa | 水、油、氣及某些腐蝕性液體（W。O。G） | -20～232～350 | G。NPT。BSPT。BSP。DI259/2999 |
內螺紋球閥 Q11F主要參數
| 公稱通徑 | DN（mm） | 6～100mm | ||
| 公稱壓力 | PN（MPa） | 2.5 | 4.0 | 6.4 |
| 試驗壓力 | 強度試驗壓力 | 3.8 | 6.0 | 9.6 |
| 高密封試驗壓力 | 3.0 | 4.8 | 7.6 | |
| 低壓氣密封試驗壓力 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 水、蒸汽、油品、酸類腐蝕性等。 | |||
| 適用溫度 | < 150（PTFE） < 300（PLL） | |||
內螺紋球閥 Q11F材料表
| NO | 零件名稱 | PART NAME | 材料（MATERIAL） |
| 1 | 閥體 | Body | CF8M CF8 WCB |
| 2 | 閥蓋 | Cap | CF8M CF8 WCB |
| 3 | 閥座 | Seat | RPTFE |
| 4 | 球 | Ball | SS304 SS316 |
| 5 | 密封墊 | Seal Gasket | PTFE |
| 6 | 閥桿密封 | Stem Seal | PTFE |
| 7 | 閥桿 | Stem | SS316 |
| 8 | 閥桿填料 | Stem Packing | PTFE |
| 9 | 填料壓蓋 | Packing gland | SS304 |
| 10 | 彈性墊圈 | Spring washer | SS301 |
| 11 | 手柄 | Handle | SS304 |
| 12 | 螺母 | Stem Nut | SS304 |

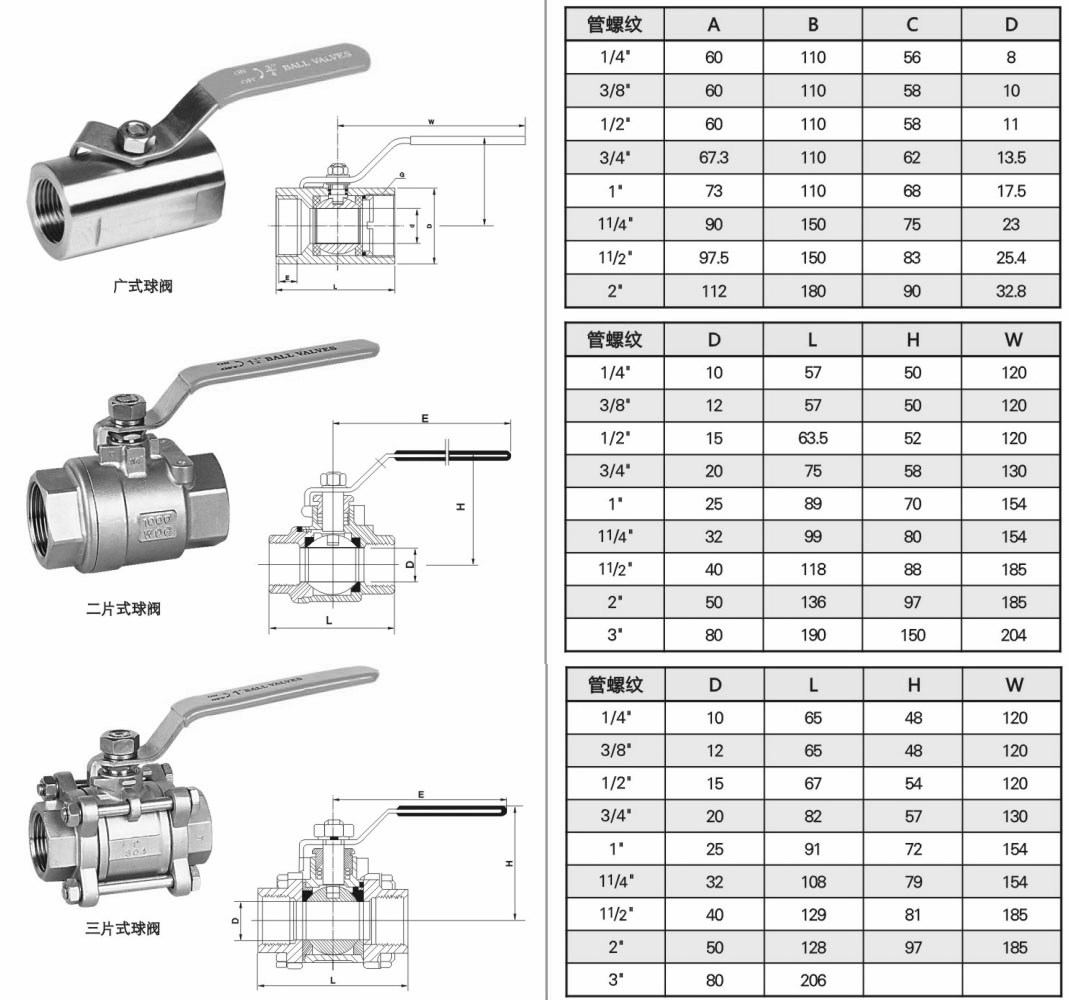

內螺紋球閥 Q11F結構圖與尺寸表
|
聲明：【內螺紋球閥 Q11F】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的內螺紋球閥 Q11F產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
