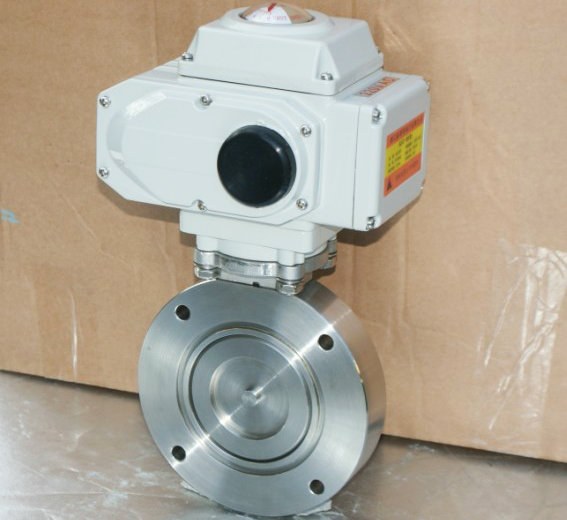

電動真空蝶閥 |
|
GID |
|
|
電動,氣動,手動 |
|
對夾法蘭 |
|
|
中線 |
|
軟密封 |
|
|
1.0MPa-1.6Mpa |
|
DN32-1200 |
|
|
WCB,不銹鋼等 |
|
承質品牌 |
電動真空蝶閥規格型號GID
GID型電動高真空蝶閥是以電動裝置驅動閥桿與閥板執行啟閉動作。用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。
電動高真空蝶閥執行機構
開關型控制可以采用強電和弱電兩種控制方式，從而可以是蝶閥實現開和關的功能。標準開關型無源觸點信號輸出線路圖：
執行器技術參數
| 執行器類別 |
|
|
|---|---|---|
| 電源電壓 |
標準：220V |
|
| 輸出力矩 | 50N·M～2000N·M | 50N·M～4000N·M |
| 動作范圍 | 0～90° 0～360° | 0～90°、0°～270°可選 |
| 控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) | |
| 動作時間 | 15秒/30秒/60秒 | 18S～112S |
| 保護裝置 | 過熱保護 | 內置過熱保護、過載保護 |
| 環境溫度 | -30°～60° | -20～+70 |
| 手動操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 電氣、機械二重限位 |
| 防護等級 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等級 | 無防爆 | Exd BT6,Exd CT5 |
| 位置測量 | 可選裝開關或電位計 | 電位計、比例控制單元 |
| 驅動電機 | 8W/E | 鼠籠式異步電機 |
| 進線接口 | 2個 G1/2〞M18*1.5 | 2個 PF 3/4” |
| 殼體材料 | 鋁合金 | 鋁合金 |
| 外涂層 | 干粉，環氧聚酯，具有超強防腐功能 | |
閥體、閥蓋、閥桿：碳鋼或不銹鋼
密封圈：NBR、氟橡膠。

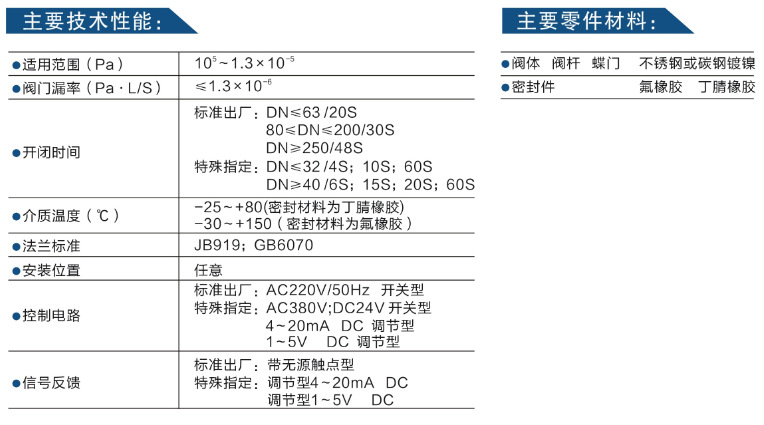

電動高真空蝶閥主要技術性能
適用范圍： 105 ~1.3×10-4 Pa
閥門漏率： ≤1.3×10-4 Pa.L/S
適用溫度： -25~+80(NBR)；-30~+150(氟橡膠)
安裝方向： 任意

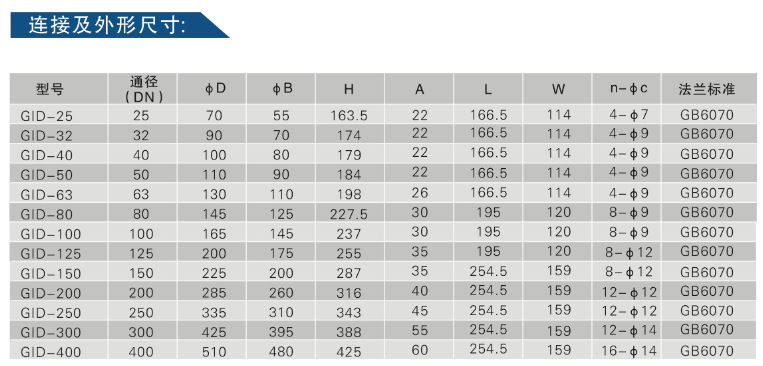

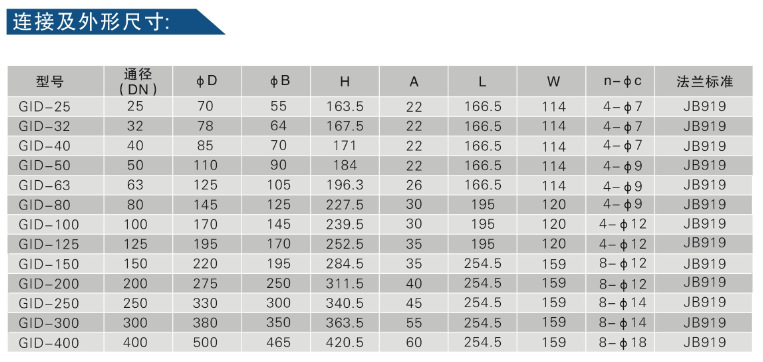

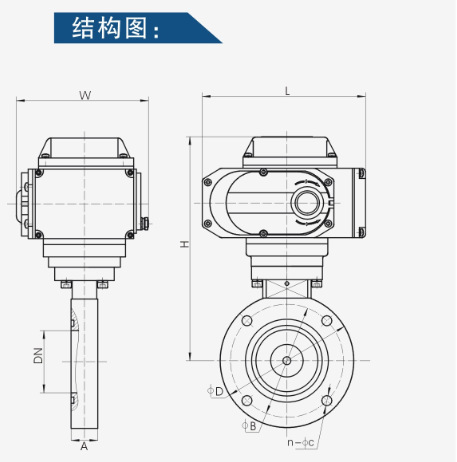

電動高真空蝶閥尺寸,結構圖:
|
