對夾蝶閥尺寸圖片廠家型號D71X/D371X
欄目：公司動態 發布時間：2021-08-31
對夾蝶閥,渦輪對夾式蝶閥該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。
對夾蝶閥尺寸圖片廠家型號D71X/D371X
對夾蝶閥尺寸圖片廠家型號D71X/D371X產品說明
|
|
對夾蝶閥 |
|
D71X/F,D371X/F |
|
|
手動,渦輪,電動,氣動 |
|
對夾式 |
|
|
中線 |
|
軟密封,硬密封 |
|
|
1.0MPa-1.6MPa |
|
40～1200 |
|
|
鑄鐵,球墨鑄鐵,WCB,不銹鋼等 |
|
承質品牌 |
對夾蝶閥尺寸圖片廠家型號D71X/D371X產品說明
對夾蝶閥,渦輪對夾式蝶閥該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為:
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。
制造規范設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
對夾蝶閥,渦輪對夾式蝶閥技術參數
| 公稱通徑 | DN（mm） | 50～800 | ||
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 | |||
| 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
| 零件名稱 | 材料 | |||
| 閥體 | 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 | |||
| 蝶板 | 鑄鋼、不銹鋼及特殊材料 | |||
| 密封圈 | 各種橡膠、聚四氟 | |||
| 閥桿 | 2Cr13、不銹鋼 | |||
| 填料 | O型圈、柔性石墨O | |||
密封材料選用和適用溫度
| 材料品種 | 氯丁橡膠 | 丁晴橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 | 天然橡膠 | 尼龍 |
| 英語簡稱 | CR | NBR | EPDM | PTFE | SI | VITON | NR | PA |
| 型號代號 | X或J | XA或JA | XB或JB | F或XC、JC | XD或JD | XE或JE | X1 | N |
| 耐最高溫度 | 82 | 93 | 150 | 232 | 250 | 204 | 85 | 93 |
| 耐最低溫度 | -40 | -40 | -40 | -268 | -70 | -23 | -20 | -73 |
| 適用工作溫度 | 0~+80 | -20~+82 | -40~+125 | -30~+150 | -70~+150 | -23~+150 | -20~+85 | -30~+93 |

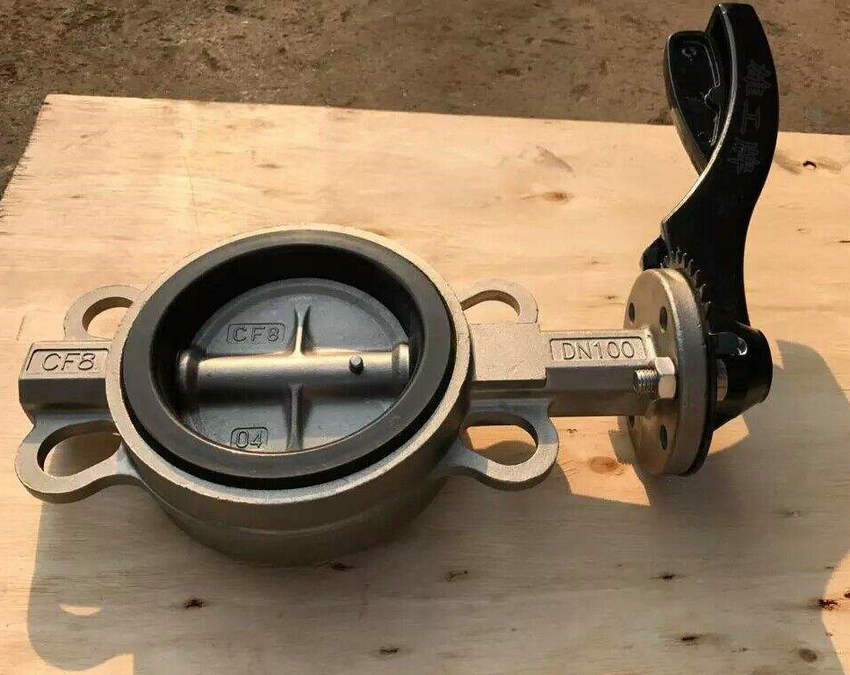

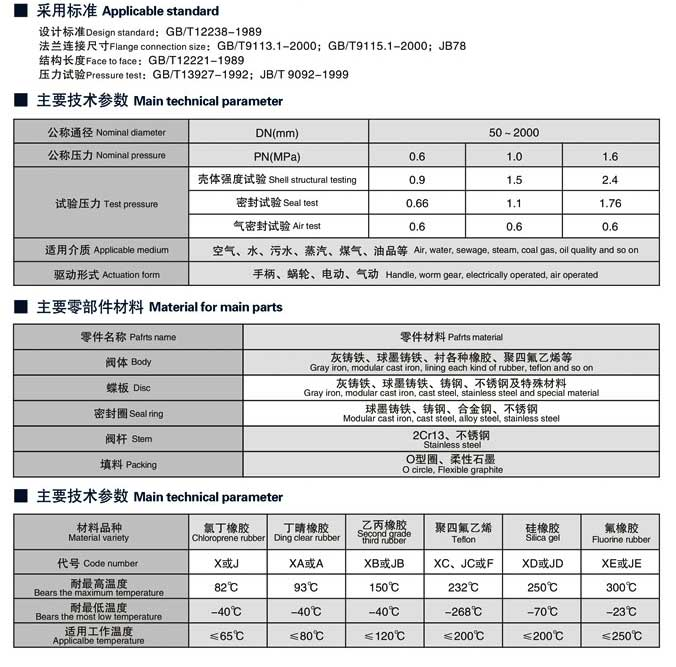

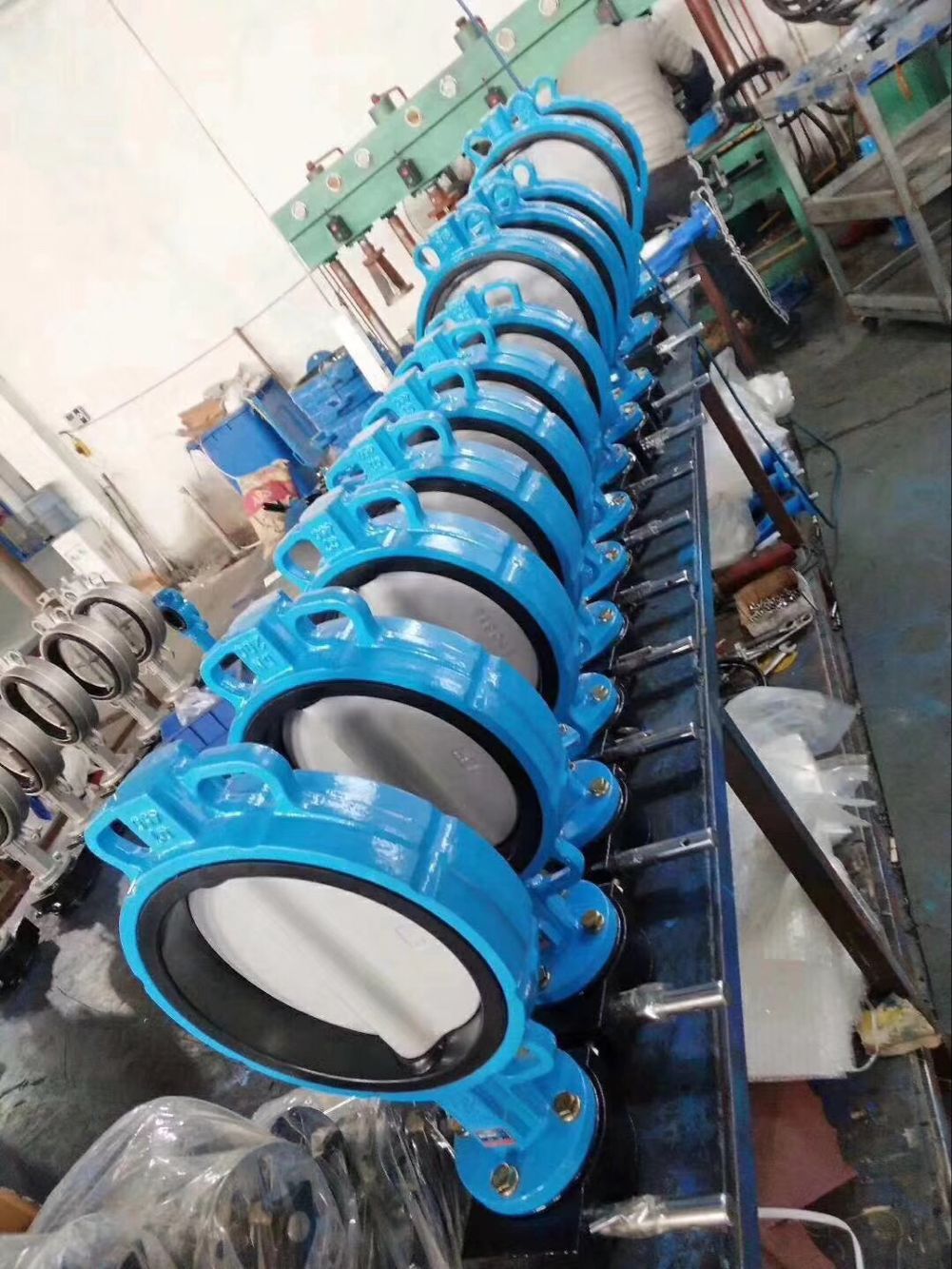

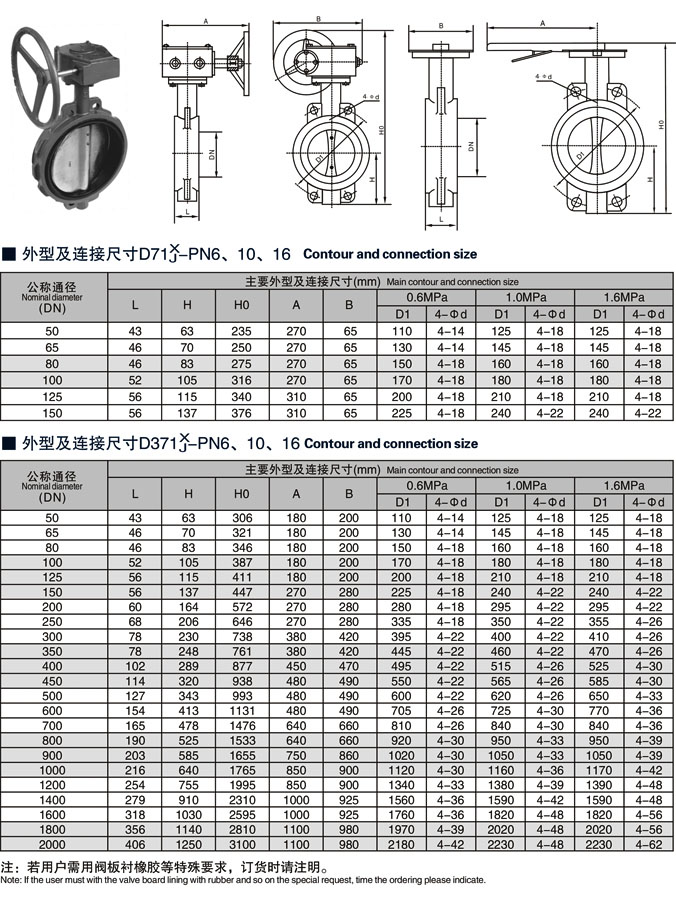

對夾蝶閥,渦輪對夾式蝶閥尺寸結構圖:
|
聲明：【對夾蝶閥尺寸圖片廠家型號D71X/D371X】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的對夾蝶閥尺寸圖片廠家型號D71X/D371X產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
