平板閘閥尺寸規格說明書Z43F平板閘閥
欄目：公司動態 發布時間：2021-08-31
平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，平板閘閥用作啟閉設備。Z43型帶導流孔單閘板式平板閘閥適用于天然氣開采和凈化的長輸管線。
平板閘閥尺寸規格說明書Z43F平板閘閥
平板閘閥尺寸規格說明書Z43F平板閘閥產品說明
| 產品名稱： | 平板閘閥 |
|
Z43F |
|
|
手動,電動,氣動 |
|
法蘭,焊接 |
|
|
閘板 |
|
雙向密封 |
|
|
1.6-16MPa |
|
DN50-DN800 |
|
|
WCB，不銹鋼等 |
|
承質品牌 |
平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，平板閘閥用作啟閉設備。Z43型帶導流孔單閘板式平板閘閥適用于天然氣開采和凈化的長輸管線。
【平板閘閥產品特點】
1、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使平板閘閥進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門
2、在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線
3、采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能絕對可靠，真正達到零泄漏；解決了通用閥門填料處最容易外漏的缺點
4、平板閘閥關閉時能自動卸掉內腔高壓，保證使用安全
5、全封閉結構，防護性能好，可適應全天候要求
【平板閘閥執行標準】
設計標準：JB/T 5298、API 6D
結構長度：JB/T 5298、API 6D
連接法蘭：JB/T 79、ANSI B16.5
實驗與檢驗：JB/T 5298、API 6D
壓力-溫度：GB 9131、ANSI B16.34
產品標識：GB/T 12220、MSS SP-25

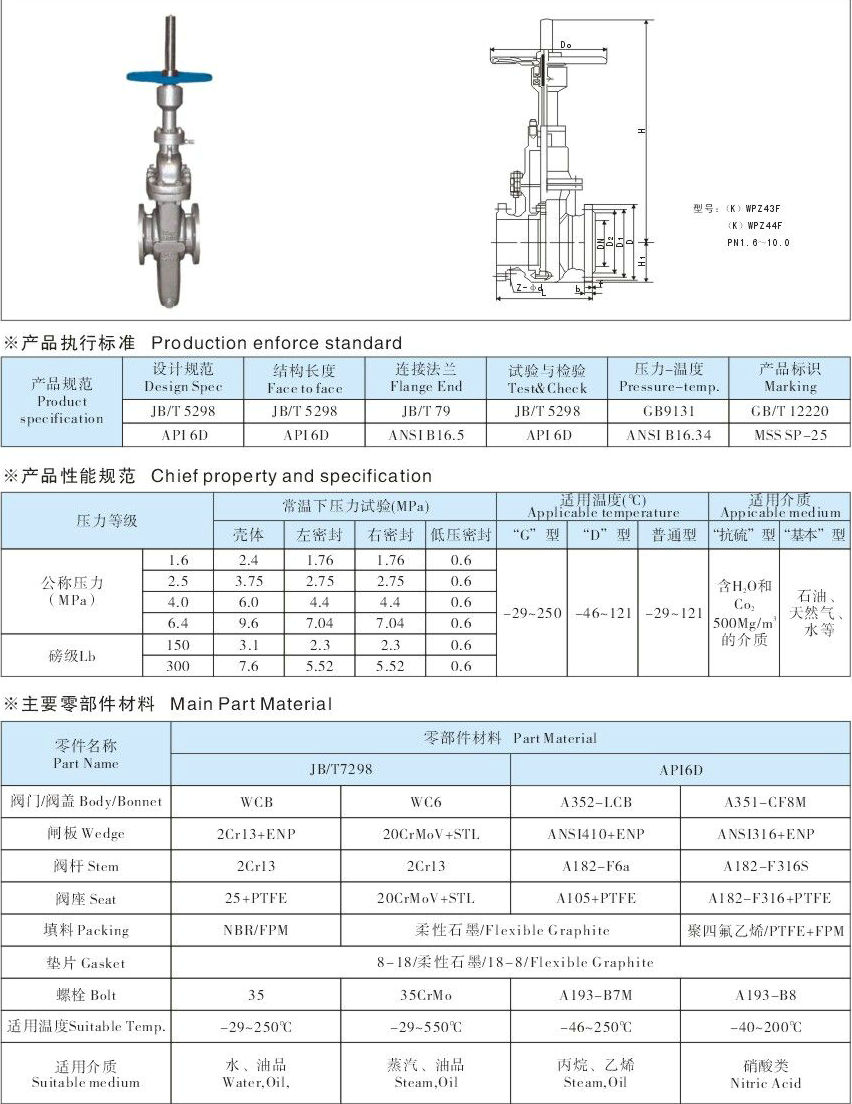

執行標準
| 設計規范 | 結構長度 | 連接法蘭 | 試驗與檢驗 | 壓力-溫度 | 產品標識 |
| JB/T5298 | JB/T5298 | JB/79 | JB/T5298 | GB9131 | GB/T12220 |
| API6D | API6D | ANSI16.5 | API6D |
ANSI |
MSS |
性能規范
| 設計等級 |
|
平板閘閥適用溫度 | 平板閘閥適用介質 | |||||||
| 殼體 | 左密封 | 左密封 | 低壓密封 | “G”型 | “D”型 | 普通型 | “抗硫”型 | “基本”型 | ||
| 公稱壓力PN（MPa） | 1.6 | 2.4 | 1.76 | 1.76 | 0.6 | -29～250 | -45～121 | -29～121 | H2S和CO2總含量大于500mg/m2的介質 | 石油天然氣、水等 |
| 2.5 | 3.75 | 2.75 | 2.75 | 0.6 | ||||||
| 4 | 6 | 4.4 | 4.4 | 0.6 | ||||||
| 6.4 | 9.6 | 7.04 | 7.04 | 0.6 | ||||||
| 磅級Lb | 150 | 3 | 2.2 | 2.2 | 0.6 | |||||
| 300 | 7.7 | 5.6 | 5.6 | 0.6 | ||||||
零部件
| 閥體/閥蓋 | WCB | WC6 | A352-LCB | A351-CF8M |
| 閘板 | 2Cr13+ENP | 20CrMoV+STL | ANSO410+ENP | ANSI316+ENP |
| 閥桿 | 2Cr13 | 2Cr13 | A182-F6a | A182-A316S |
| 閥座 | 25+PTFE | 20CrMoV+STL | A105+PTFE | A182-F316+PTFE |
| 填料 | NBR/FPM |
柔性石墨/Flexible |
聚四氟乙烯/PTFE+FPM | |
| 墊片 | 18-8/柔性石墨 | |||
| 螺栓 | 35 | 35CrMo | A193-B7M | A193-B8 |
| 適用介質 | 水、油口、蒸汽 | 蒸汽、油品 | 丙烷、乙烯 | 硝酸類 |
|
聲明：【平板閘閥尺寸規格說明書Z43F平板閘閥】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的平板閘閥尺寸規格說明書Z43F平板閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
