一體式球閥,一體式高溫球閥中的球體、密封圈采用了特殊的加工工藝和最新密封材料,使球體表面粗糙度和圓度達到標準要求,從而提高了密封性能和使用壽命、耐高溫、耐磨、耐油、耐腐蝕的能力。順時板動手柄帶動閥桿驅動球體旋轉,使介質順利通過。

一體式高溫球閥為金屬密封結構,密封形式為金屬對金屬密封,可調換金屬密封圈對金屬密封,不銹鋼板與石墨復合板密封圈對金屬密封.硬密封蝶閥的驅動形式除了電動之外還有：手動,蝸輪桿傳動,氣動等。
　　高溫球閥的蝶板安裝于管道的直徑方向。在硬密封球閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則全開狀態。

一體式球閥,一體式高溫球閥性能參數:

型號	公稱壓力 (MPa)	強度試驗壓力 (MPa)	密封試驗壓 (MPa)	適用溫度 ()	適用介質
Q41M/F -16C	1.6	2.4	1.8	-28～+300 (M/F)	導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質
Q41M/F -25C	2.5	4.0	2.8	-28～+350 (PPN)

  Q41M/F -16S      1.6           2.4              1.8      -28～+800 (310S) 導熱油、水、蒸汽、氣體、油品、硝酸

一體式球閥,一體式高溫球閥主要零部件材料:

序號	零部件名稱	材料
1	閥體	球墨鑄鐵、碳素鋼、鑄不銹鋼/310S
2	密封圈	(M/F)高強度耐磨碳結石墨≤300 (PPN)對蒞聚苯、310S溫度≤800
3	球	不銹鋼/310S
4	填料	聚四氟乙烯/310S
5	填料壓蓋	QT450－10球墨鑄鐵/310S
6	閥桿	碳素鋼、鉻不銹鋼/310S
7	手柄	碳鋼

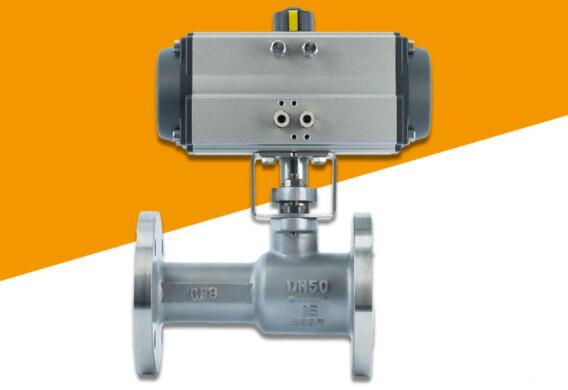

不銹鋼氣動一體式球閥圖片

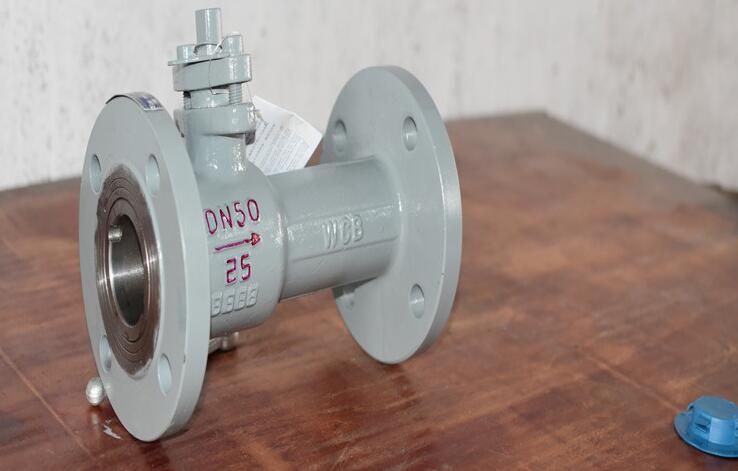

手動一體式球閥,一體式高溫球閥實物圖

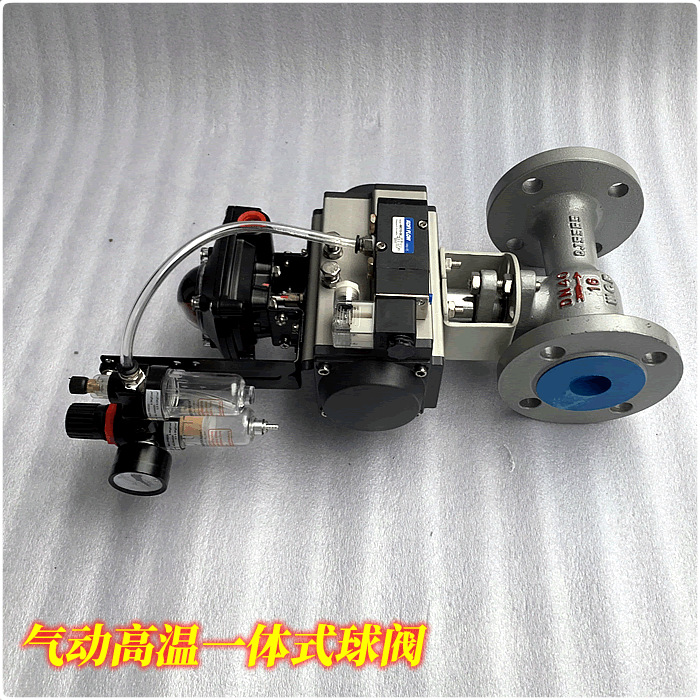

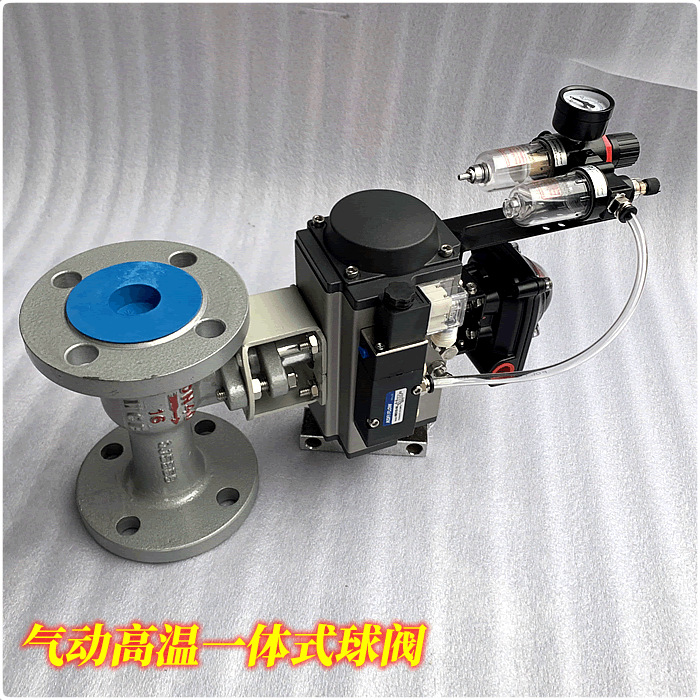

氣動鑄鐵高溫一體式球閥實物圖
