船用高壓對夾式止回閥
制造標準：中國GB、機械部JB、
化工標準：HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。
閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。 工作壓力1.0Mpa-50.0Mpa。
工作溫度：-196℃-650℃。
上海承質閥門制造有限公司是生產船用高壓對夾式止回閥廠家，可提供各種止回閥規格型號,圖片,價格,尺寸,圖紙。
化工標準：HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。
閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。 工作壓力1.0Mpa-50.0Mpa。
工作溫度：-196℃-650℃。
上海承質閥門制造有限公司是生產船用高壓對夾式止回閥廠家，可提供各種止回閥規格型號,圖片,價格,尺寸,圖紙。
船用高壓對夾式止回閥
對夾式止回閥是一種通用單向流體閥門，其重量輕，體積小，容易安裝在法蘭之間，閥門內部由兩個半圓彈簧和板面組成，用銷子固定在閥體上彈簧形變使閥板關閉，流體壓力又使其開啟彈簧的形變很快，這樣能保護管道免受水錘破壞。
對夾式止回閥是一種通用單向流體閥門，其重量輕，體積小，容易安裝在法蘭之間，閥門內部由兩個半圓彈簧和板面組成，用銷子固定在閥體上彈簧形變使閥板關閉，流體壓力又使其開啟彈簧的形變很快，這樣能保護管道免受水錘破壞。
船用高壓對夾式止回閥作用于簡介
對夾高壓止回閥在使用過程中，介質按圖示箭頭方向流動。
1，當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。
2，閥體及閥瓣的密封面采用不銹鋼堆焊。

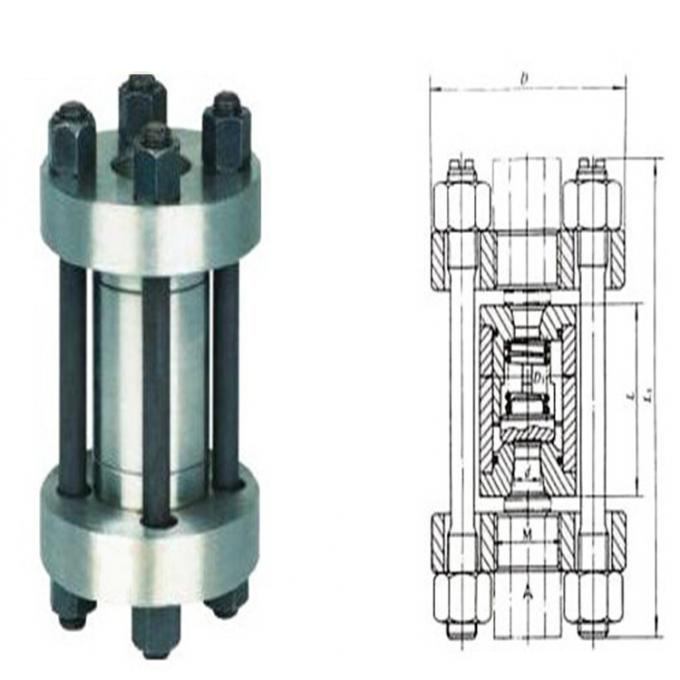

船用高壓對夾式止回閥結構圖
船用高壓對夾式止回閥性能規范
|
型號 |
公稱壓力 |
試驗壓力p（MPa） |
工作壓力 |
工作溫度 |
工作介質 |
|
|
殼體 |
密封 |
|||||
|
H72Y-160 |
16 |
24 |
16 |
16 |
≤200 |
氮、氫、銅按、氨氣、堿液 |
|
H72Y-320 |
32 |
48 |
32 |
32 |
||
|
H72W-220R |
22 |
33 |
22 |
22 |
尿素、甲胺 |
|
|
H72W-320R |
32 |
48 |
32 |
32 |
||
【對夾高壓止回閥主要零部件材料】
|
零件名稱 |
閥座、閥瓣 |
閥蓋 |
閥體 |
O形圈 |
|
H72Y-160 H72Y-320 |
鉻鋼 |
碳鋼 |
鉻鋼 |
氟26-41橡膠 |
|
H72W-220R H72W-320R |
鉻鎳鉬不銹 |
— |
||

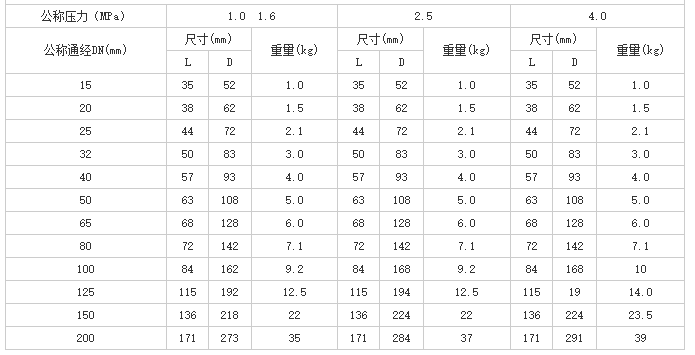

船用高壓對夾式止回閥尺寸表
