船用中心型液控蝶閥CB/T4333-2013
船用中心型液控蝶閥CB/T4333-2013適用于船舶、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。
船用中心型液控蝶閥CB/T4333-2013適用于船舶、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。
船用中心型液控蝶閥CB/T4333-2013主要構件
主要由閥體、閥桿、液動頭、蝶板和密封圈組成。閥體呈圓筒形，軸向長度短，內置蝶板。船用中心型液控蝶閥CB/T4333-2013特點
中心蝶閥的結構特征為閥桿軸心、蝶板中心、本體中心在同一位置上。結構簡單、制造方便。常見的襯膠蝶閥即屬于此類。缺點是由于蝶板與閥座始終處于擠壓、刮擦狀態、阻距大、磨損快。為克服擠壓、刮擦、保證密封性能、閥座基本上采用橡膠或聚四氟乙烯等彈性材料、但也因密封材料在使用上受到溫度的限制、這就是為什么傳統上人們認為蝶閥不耐高溫的原因。
1、安裝前應核對蝶閥之規格、材料是否與設計相符合。
2、并于安裝前將內部之砂塵、異物及雜屑清理干凈，以免造成動作不順或產生泄漏。
3、安裝前其相關之配管應按規定做適當之懸吊固定，以避免安裝后對閥產生不當之應力。
4、配管之兩法蘭面間必須平行對準同心。
5、安裝時蝶閥與法蘭間無需另行加裝墊片。
6、蝶閥與逆止閥或泵浦近接之處，在二者中間使用漸擴接頭，閥盤開關扭轉才不會受到阻 礙。
安裝步驟：
1、安裝前將閥盤先打開10度。（拆卸前亦同）
2、在適當位置設定輔助螺絲，以調整兩法蘭面距離。
3、將蝶閥以不接觸兩法蘭面插入同時穿入其余螺栓。
4、于確定蝶閥中心與法蘭中心同心且閥盤開關位置不受法蘭內徑或相鄰機件阻礙后以對角漸進方式反復鎖緊各螺栓，直到法蘭面接觸到閥體端面。
5、裝置完成后應再度確認全開及全關度。
操作步驟：
1、開始操作前，用空氣噴洗清除配管上的外物，配管內面用清水清洗干凈。
2、打開閥查看角度指示盤，避免扭轉超過開啟寬度、關閉位置也不可超過。
3、開關之操作完全以指示器為準，如再加以其它手工具施力時，則角度指示盤及開關器將會損壞。
4、要做配管耐壓試驗時，應將閥打開。
5、配管后凡而長期處于全關狀態，每月應做1~2次的開關動作以免產生固著狀況
船用中心型液控蝶閥CB/T4333-2013安裝說明
安裝前準備工作：1、安裝前應核對蝶閥之規格、材料是否與設計相符合。
2、并于安裝前將內部之砂塵、異物及雜屑清理干凈，以免造成動作不順或產生泄漏。
3、安裝前其相關之配管應按規定做適當之懸吊固定，以避免安裝后對閥產生不當之應力。
4、配管之兩法蘭面間必須平行對準同心。
5、安裝時蝶閥與法蘭間無需另行加裝墊片。
6、蝶閥與逆止閥或泵浦近接之處，在二者中間使用漸擴接頭，閥盤開關扭轉才不會受到阻 礙。
安裝步驟：
1、安裝前將閥盤先打開10度。（拆卸前亦同）
2、在適當位置設定輔助螺絲，以調整兩法蘭面距離。
3、將蝶閥以不接觸兩法蘭面插入同時穿入其余螺栓。
4、于確定蝶閥中心與法蘭中心同心且閥盤開關位置不受法蘭內徑或相鄰機件阻礙后以對角漸進方式反復鎖緊各螺栓，直到法蘭面接觸到閥體端面。
5、裝置完成后應再度確認全開及全關度。
操作步驟：
1、開始操作前，用空氣噴洗清除配管上的外物，配管內面用清水清洗干凈。
2、打開閥查看角度指示盤，避免扭轉超過開啟寬度、關閉位置也不可超過。
3、開關之操作完全以指示器為準，如再加以其它手工具施力時，則角度指示盤及開關器將會損壞。
4、要做配管耐壓試驗時，應將閥打開。
5、配管后凡而長期處于全關狀態，每月應做1~2次的開關動作以免產生固著狀況

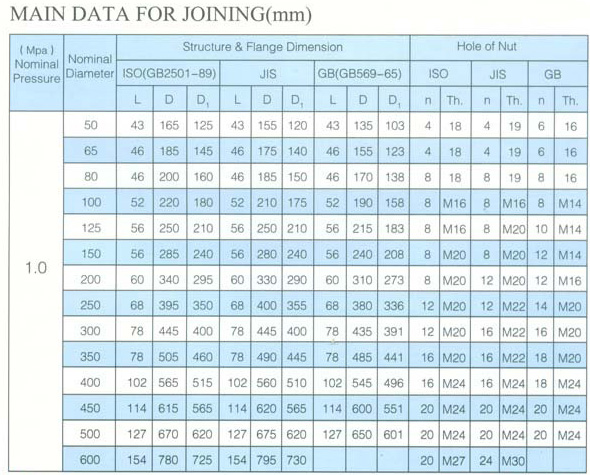

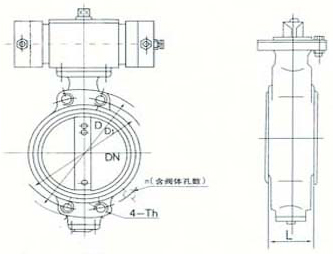

船用中心型液控蝶閥CB/T4333-2013結構圖、材料表、尺寸表
|
船用中心型液控蝶閥CB/T4333-201
|
