承質船用電液聯動蝶閥 GB/T3037-94是采用一體化結構，接入220VAC電源即可控制運轉，也可加入控制模塊,輸入控制信號（4-20mADC或1-5VDC）進行調節控制。電動軟密封蝶閥具有功能強，體積小，輕便宜人，性能可靠，配套簡單元，流通能力大，對常溫、干凈介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高溫高壓工況可選用三偏心硬密封閥體。電動軟密封蝶閥可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。由承質閥門廠編制。
船用電液聯動蝶閥 GB/T3037-94主要構件
主要由閥體、閥桿、液動頭、蝶板和密封圈組成。閥體呈圓筒形，軸向長度短，內置蝶板。船用電液聯動蝶閥 GB/T3037-94原理
電液聯動蝶閥是蝶閥的一種，電液聯動蝶閥分保壓型、鎖定型和蓄能型三種。 它適用于水泵出口和水輪機的入口管路上，作為閉路閥和止回閥，用來避免和減少管路系統中介質的倒流和產生過大的水擊，以保護管路系統。船用電液聯動蝶閥 GB/T3037-94設計標準
| 設計標準 | GB/T3037；CB/T 4173 |
|---|---|
| 法蘭連接尺寸 | GB/T9113.1-2000；GB/T9115.1-2000；JB78；CB-67 |
| 結構長度 | GB/T12221-1989 |
| 壓力試驗 | GB/T13927-2000；JB/T9092-1999 |
船用電液聯動蝶閥 GB/T3037-94電動執行器參數
|
SP系列精小型電動執行機構技術參數
|
閥 體 參 數
|
||
|
電 源
|
AC110、220、380V/DC24
|
公稱通徑
|
DN40～1200mm
|
|
輸出力矩
|
50N·M～2000N·M
|
公稱壓力
|
PN0.6、1.0、1.6Mpa
|
|
任選功能
|
開關型、無源觸點型、閥位信號反饋型、智能調節型
|
閥軸材質
|
碳素鋼、304/316/316L不銹鋼
|
|
動作范圍
|
0～90°±5°
|
閥體材質
|
球墨鑄鐵、碳素鋼、合金鋼、不銹鋼
|
|
動作時間
|
9秒/15秒/30秒/60秒
|
閥板材質
|
球墨鑄鐵、碳素鋼、合金鋼、不銹鋼
|
|
環境溫度
|
-30°～80°
|
閥座密封
|
橡膠等
|
|
手動操作
|
附帶手柄操作
|
結構形式
|
中線對夾式
|
|
限 位
|
電氣、機械二重限位
|
適用溫度
|
≤120℃
|
|
防護等級
|
IP-67(防爆外殼:ExdⅡ BT4)
|
適用介質
|
水、氣、油品及弱腐蝕性流體
|
|
輸入信號
|
輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
|
特 點
|
零泄漏、壽命長
|
船用電液聯動蝶閥 GB/T3037-94電基本參數
|
公稱通徑DN（mm)
|
40～1200
|
||
|
公稱壓力PN（MPa)
|
0.6
|
1.0
|
1.6
|
|
密封試驗(MPa)
|
0.66
|
1.1
|
1.76
|
|
強度試驗(MPa)
|
0.9
|
1.5
|
2.4
|
|
適用溫度
|
丁腈橡膠：-40℃～90℃，氟橡膠：-20℃～180℃
|
||
|
適用介質
|
水、空氣、天然氣、油品及弱腐蝕性等流體介質
|
||
|
泄 漏 率
|
符合GB/T13927-92標準
|
||
|
驅動方式
|
蝸輪傳動、電動、氣動、液動
|
||

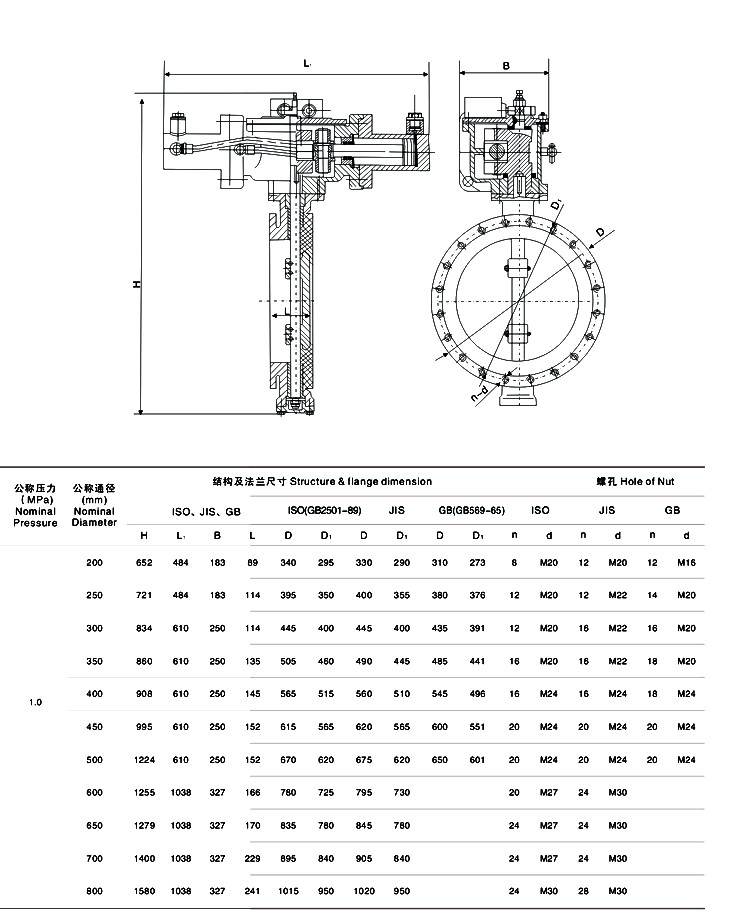

船用電液聯動蝶閥 GB/T3037-94結構圖與尺寸表
