船用法蘭青銅截止止回閥GB/T588-2008
型式：直通：A型，AS型，直角：B型，BS型。
A型B型法蘭連接尺寸GB/T569 AS型BS型法蘭連接尺寸GB2501
公稱壓力 Nominal Pressure(MPa) 0.6-2.5，
公稱通徑 Nominal Diameter(am)DN20-DN200，
適用介質 Applicable Medium 海水、淡水、滑油、燃油，結構長度GB/T11698、
上海承質閥門是生產船用法蘭青銅截止止回閥GB/T588-2008廠家，可提供各種截止閥規格型號,圖片,價格,尺寸,圖紙。
銅截止閥（stop valve,Globe Valve）的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，（通用名稱：暗桿），也有升降旋轉桿式，（通用名稱：明桿）截止閥只適用于全開和全關，不允許作調節和節流。
截止閥工作原理
截止閥，也叫截門，是使用最廣泛的一種閥門，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中 低壓，而且適用于高壓。 截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。 截止閥只許介質單向流動，安裝時有方向性。截止閥的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性 不強。截止閥分類
1.根據截止閥的通道方向，分為： （1）直通式截止閥 （2）直流式截止閥：在直流式或Y形截止閥中，閥體的流道與主流道成一斜線，這樣流動狀態的破壞程度比常規截止閥要小，因而通過閥門的壓力損失也相應的小了。（3）角式截止閥：在角式截止閥中，流體只需改變一次方向，以致于通過此閥門的壓力降比常規結構的截止閥小。（4）柱塞式截止閥：這種形式的截止閥是常規截止閥的變型。在該閥門中，閥瓣和閥座通常是基于柱塞原理設計的。閥瓣磨光成柱塞與閥桿相連接，密封是由套在柱塞上的兩個彈性密封圈實現的。兩個彈性密封圈用一個套環隔開，并通過由閥蓋螺母施加在閥蓋上的載荷把柱塞周圍的密封圈壓牢。彈性密封圈能夠更換，可以采用各種各樣的材料制成，該閥門主要用于“開”或者“關”，但是備有特制形式的柱塞或特殊的套環，也可以用于調節流量。2.根據截止閥閥桿上螺紋的位置可分：（1）上螺紋閥桿截止閥：截止閥閥桿的螺紋在閥體的外面。其優點是閥桿不受介質侵蝕，便于潤滑，此種結構采用比較普遍。（2）下螺紋閥桿截止閥：截止閥閥桿的螺紋在閥體內。這種結構閥桿螺紋與介質直接接觸，易受侵蝕，并無法潤滑。此種結構用于小口徑和溫度不高的地方。
國內生產截止閥的廠家比較多，連接尺寸也大多不統一。
主要分以下幾個大類：（1）以JB/T2203－1999《截止閥結構長度》為主的通用類。目前國內大多數安全閥生產廠家均按本標準設計生產。但本標準也不盡完美，規格不全，單閘板截止閥最大公稱通徑為DN1200，雙閘板截止閥最大公稱通徑 DN1500。根據廠所生產的截止閥規格及掌握的資料來看，目前角式截止閥公稱通徑最小為DN15，Z型直通式截止閥公稱通徑達到DN2000。經考證，各廠家連接尺寸也不盡統一，如 DN150Z型直通式截止閥，上海截止閥廠及各不相同。為了有一個統一的標準，用戶在選用及安裝時同一規格能夠互換，建議中國通用機械研究所對JB/T2203－1999《截止閥結構長度》進行修訂。建議設計院及用戶按標準選用，截止閥生產廠家按標準設計制造。

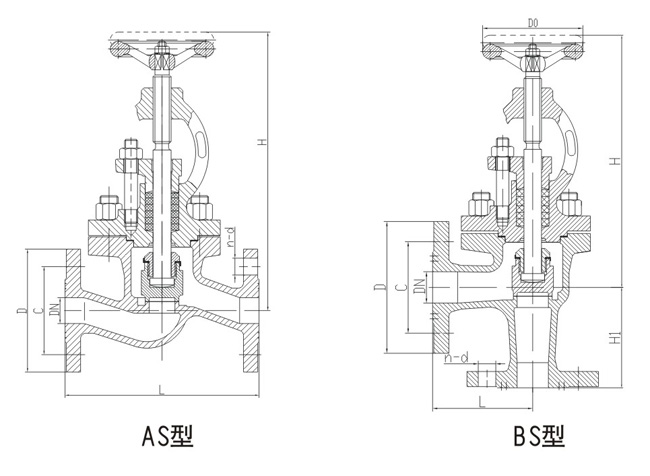

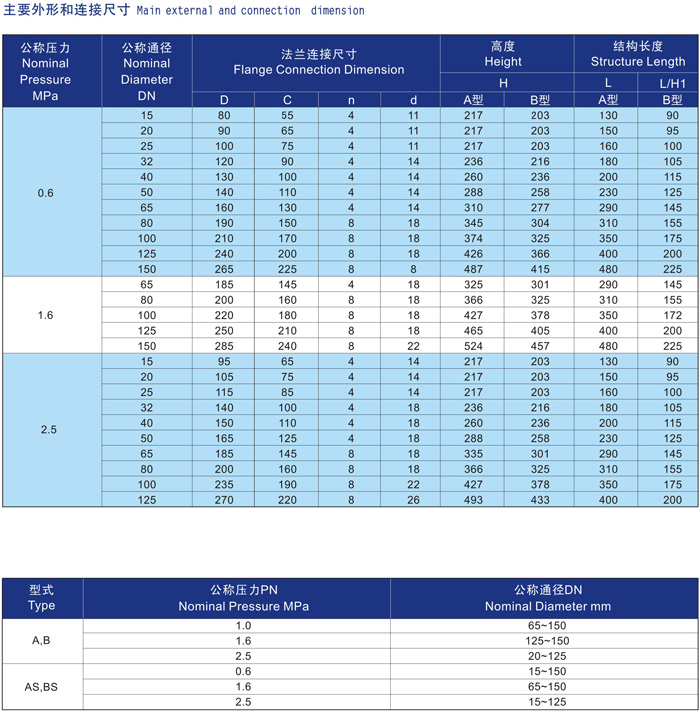

船用法蘭青銅截止止回閥GB/T588-2008結構圖與尺寸表
上海承質船用閥門生產的船用法蘭青銅截止止回閥GB/T588-2008可按中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產，企業積極實施ISO9001：2000質量認證體系，并嚴格按照各技術標準和圖紙?jiān)O(shè)計、生產、檢驗。以優異的品質，完善的服務和及時的交貨贏得了眾多造船、修船企業的一致信賴和好評。并可根據用戶需要提供CCS、LR、ABS、GL、DNV、BV、NK、RINA等世界知名船級社的產品檢驗證書。承質閥門擁有專業的生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產制造優質船用閥門。
聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的船用法蘭青銅截止止回閥GB/T588-2008性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
