船用法蘭鑄鐵閘閥

國內生產閘閥的廠家比較多，連接尺寸也大多不統一。 主要分以下幾個大類：以JB/T2203－1999《閘閥結構長度》為主的通用類。國內大多數安全閥生產廠家均按本標準設計生產。 手動閘閥工作原理：轉動手輪，通過手輪與閥桿的螺紋的進、退，提升或下降與閥桿連接的閥板，達到開啟和關閉的作用。 按殼體/主體材料分類，閘閥可分為： 1. 金屬材料閥門：如碳鋼閥門、合金鋼閥門、不銹鋼閥門、鑄鐵閥門、鈦合金閥門、蒙乃爾閥門、銅合金閥門、鋁合金閥門、鉛合金閥門等。 2. 金屬閥體襯里閥門：如襯膠閥門、襯氟閥門、襯鉛閥門、襯塑閥門、襯搪瓷閥門。 3. 非金屬材料閥門：如陶瓷閥門、玻璃閥門、塑料閥門。

船用法蘭鑄鐵閘閥優缺點

優點：
1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。 2、啟閉時較省力。是與截止閥相比而言，因?yàn)闊o論是開或閉，閘板運動方向均與介質流動方 向相垂直。 3、高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。 4、水錘現象不易產生。原因是關閉時間長。 5、介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。 6、結構長度(系殼體兩連接端面之間的距離)較小。 7、密封面易磨損，影響使用壽命。啟閉時，閘板與閥座兩個密封面相互摩擦滑動，要介質壓力作用下易產生擦傷磨損，影響密封性能，縮短使用壽命。 8、價格較貴。接觸密封面較多，加工較復雜，特別是閘板座上的密封面不易加工，而且零件較多。 9、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。 10、結構緊湊，閥門剛性好，通道流暢，流阻數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用PTFE填料，密封可靠，操作輕便靈活 。
缺點：
密封面之間易引起沖蝕和擦傷，維修比較困難。外形尺寸較大，開啟需要一定的空間，開閉時間長。結構較復雜。閘闊的種類按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥，楔式閘板式閘閥又可分為：單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。 長期以來市場上使用的一般閘閥普遍存在著漏水或生銹現象，引進歐洲高科技橡膠及閥門制造技術所生產的彈性座封閘閥，克服了一般閘閥密封不良，生銹等缺陷，彈性座封閘閥利用彈性閘板產生微量彈性變形的補償作用達到良好的密封效果，該閥具有開關輕巧、密封可靠、彈性記憶佳及使用壽命等顯著優點。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。 閘閥的特點：本體采用高級球黑鑄鐵制成，重量較傳統閘閥重量減輕約20%~30%，安裝維修方便。 平底式閘座：傳統的閘閥往往在通水洗管后即因外物諸如石頭，木塊、水泥、鐵屑、雜物等淤積于閥底凹槽內，容易造成無法關閉緊密而形成漏水現象，彈性座封閘閥底部采用與水管機同的平底設計，不易造成雜物淤積，使流體暢通無阻。 整體包膠：閘板采用高品質的橡膠進行整體內、外包膠，歐洲一流的橡膠硫化技術使得硫化后的閘板能夠保證精確的幾何尺寸，且橡膠與球墨鑄閘板接著牢靠，不易脫落及彈性記憶佳。 精鑄閥體：閥體采用精密鑄造，精確的幾何尺寸使得閥體內部無需任何精加工即可保證閥門的密封性。

船用法蘭鑄鐵閘閥注意事項

1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。 2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置，手輪在頂部 )。 3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。 4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。 5、如果閥門經常開關使用 , 每月至少潤滑一次 。

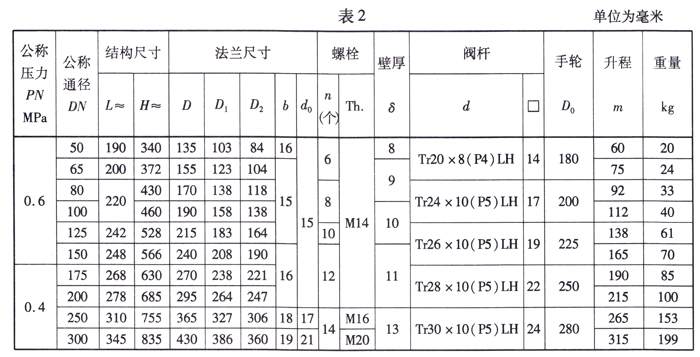

船用法蘭鑄鐵閘閥結構圖與尺寸表

承質船用閥門生產的船用法蘭鑄鐵閘閥，可按中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。承質閥門擁有全球最頂尖的生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產制造優質船用閥門。
